Verificação dos débitos de retorno do injector DDE6.0

Acessórios necessários para a verificação:

• União angular para o retorno do injector (1) com tubo flexível encaixado

• Copo graduado adequado para combustível Diesel


Modo de procedimento:

• Extrair o tubo de retorno no injector a verificar

• Tapar o tubo de retorno extraído (2)

• Encaixar a união angular com tubo flexível (1) no retorno do injector, introduzir o tubo flexível no copo graduado

• Deixar o motor trabalhar em ralenti, medir o débito de retorno

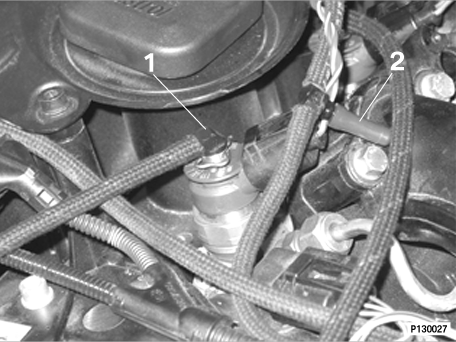

1. Ligação no tubo de retorno do injector

2. Fecho do tubo de retorno extraído
   A verificação dos débitos de retorno do injector está implementada apenas com injectores da técnica convencional da válvula electromagnética. Para os injectores piezoeléctricos, esta verificação não está disponível.
