Esquema de ligações dos sistemas

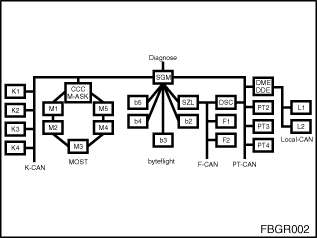

O seguinte esquema de princípio dá uma visão geral das unidades de comando e sistemas de canal utilizados na viatura.

• CCC (Car Communication Computer) ou M-ASK (controlador múltiplo do sistema audio)

  • Gateway K-CAN <> MOST

• SGM (módulo de segurança e de acesso)

  • Gateway K-CAN <> PT-CAN <> byteflight

• SZL (unidade de comutação na coluna de direcção)

  • Unidade de comando com ligação ao byteflight e F-CAN

• DSC (controlo dinâmico da estabilidade)

  • Unidade de comando com ligação ao F-CAN e PT-CAN

• DME (Electrónica digital do Motor) ou DDE (Electrónica Digital Diesel)

  • Unidade de comando com ligação ao PT-CAN e Local-CAN

• K1 ... Kn: unidades de comando ligadas ao K-CAN

• M1 ... Mn: unidades de comando ligadas ao MOST

• b1 ... bn: unidades de comando ligadas ao byteflight

• F1 ... Fn: unidades de comando ligadas ao F-CAN

• PT1 ... PTn: unidades de comando ligadas ao PT-CAN

• L1 ... Ln: unidades de comando ligadas ao Local-CAN
