Esquema de ligações dos sistemas

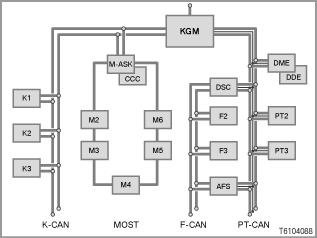

O seguinte esquema de princípio dá uma visão geral das unidades de comando e sistemas de canal utilizados na viatura.

• KGM (módulo de ligação da carroçaria)

  • Unidade de comando com ligação ao K-CAN, PT-CAN e linha de diagnóstico

• CCC (Car Communication Computer) ou M-ASK (controlador múltiplo do sistema áudio)

  • Unidade de comando com ligação ao K-CAN e MOST

• DSC (controlo dinâmico da estabilidade)

  • Unidade de comando com ligação ao F-CAN e PT-CAN

• AFS (direcção activa)

  • Unidade de comando com ligação ao F-CAN e PT-CAN

• K1 ... Kn: unidades de comando ligadas ao K-CAN

• M1 ... Mn: unidades de comando ligadas ao MOST

• F1 ... Fn: unidades de comando ligadas ao F-CAN

• PT1 ... PTn: unidades de comando ligadas ao PT-CAN
