Todas as imagens de osciloscópio são valores de referência e podem divergir conforme o conteúdo da imagem!

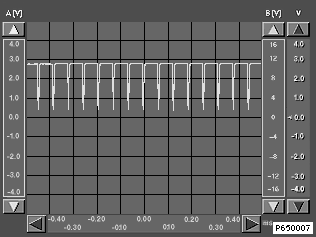

Sinais de imagem R G B (vermelho, verde, azul)
Sinal |
computador de navegação |
Módulo de vídeo |
R |
pino 5 |
pino 12 |
G |
pino 6 |
pino 13 |
B |
pino 7 |
pino 14 |
Sincronização computador de navegação - módulo de vídeo
computador de navegação |
Módulo de vídeo |
pino 16 |
Pino 18 |
