Medidas EMV, RR Cabrio

Medidas para o aumento da compatibilidade electromagnética

Para determinados sintomas de falha conhecidos já são tomadas medidas construtivas na produção.

Verificar estas medidas construtivas em caso de falhas na compatibilidade electromagnética:

1. Fita de ligação à massa no sistema de escape
   Sintoma de falha com efeito:
   Através do sistema de escape são conduzidas avarias de compatibilidade electromagnética do compartimento do motor para trás, passando pelo sistema de escape. Deste modo, surge uma avaria no sistema de antenas.
   Nas regiões com uma potência de emissão fraca, a recepção em AM está perturbada ou interrompe-se mais cedo.


Fita de ligação à massa no lado esquerdo da viatura

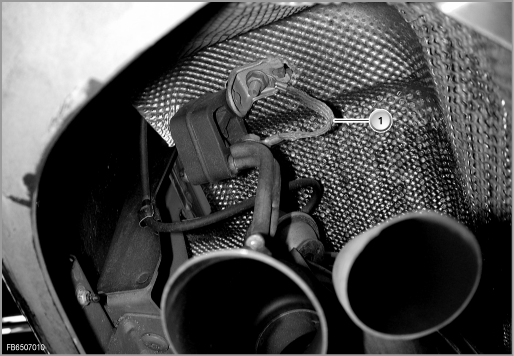

Fita de ligação à massa no lado direito da viatura

Indicações para o Serviço

Indicações de diagnóstico

O diagnóstico da antena processa-se do seguinte modo:

No módulo de teste do sistema de diagnóstico BMW é iniciado o autodiagnóstico do módulo de antenas diversity. O autodiagnóstico inclui uma verificação das entradas de antena por meio de uma medição de corrente (corrente contínua). Se for encontrado um defeito, o diagnóstico de antenas interrompe após o autodiagnóstico.

Se o resultado do autodiagnóstico for positivo, as antenas FM ligam-se de forma consequente e são avaliadas relativamente à intensidade de campo (verificação das antenas).

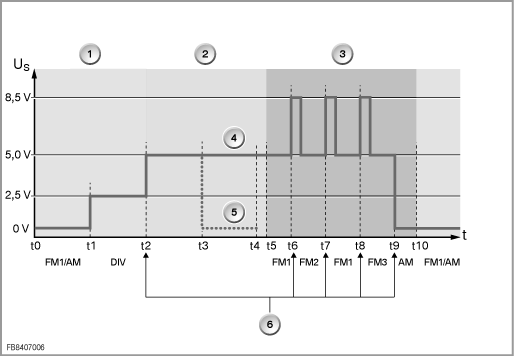

Diagrama do diagnóstico de antena:

Salvaguardam-se todos os erros tipográficos, incorrecções e alterações técnicas.
