O retrovisor interior tem como principal função permitir a visualização da viatura, a partir do interior para trás. Devido à sua localização central no painel de comando, o retrovisor interior também é adequado como alojamento de sensores e botões.
Estão descritos os seguintes componentes para o retrovisor interior:
Devido à sua localização central no painel de comando, o retrovisor interior assume algumas funções de comando e de informação próprias. O retrovisor interior envia as suas informações directamente ao centro operacional do tejadilho (FZD).
O FZD recebe as informações do retrovisor interior. O FZD está conectado ao módulo da zona dos pés (FRM) e à electrónica da caixa de junções (JBE) através do K-CAN.

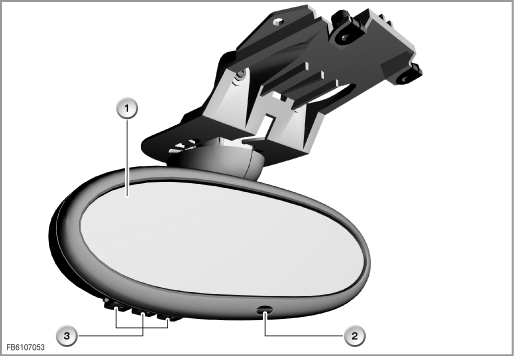

O gráfico mostra o retrovisor interior no R56
Índice |
Explicação |
Índice |
Explicação |
|---|---|---|---|
1 |
Vidro do retrovisor interior (electrocromático) |
2 |
Fotodíodo para o controlo automático anti-encadeamento (electrocromático) |
3 |
Teclas para o comando à distância universal integrado |
|
|

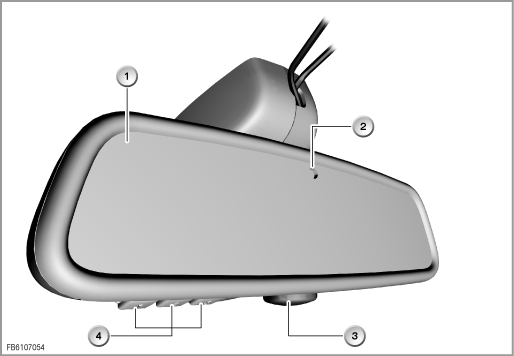

O gráfico mostra o retrovisor interior no E70
Índice |
Explicação |
Índice |
Explicação |
|---|---|---|---|
1 |
Vidro do retrovisor interior (electrocromático) |
2 |
Fotodíodo para o controlo automático anti-encadeamento (electrocromático) |
3 |
Díodo emissor de luz para o sistema de alarme anti-roubo (DWA) |
4 |
Teclas para o comando à distância universal integrado |
Conforme a versão do equipamento, estão disponíveis diversas funções de sistema para o retrovisor interior. Estão descritas as seguintes funções do sistema:
O retrovisor interior electrocromático escurece o vidro do espelho automaticamente, caso seja identificada uma fonte de luz vinda de trás. O retrovisor interior electrocromático possui dois sensores que medem a incidência da luz proveniente da parte dianteira e traseira. Se a fonte de luz proveniente da parte de trás for mais forte, é emitido um sinal de tensão. A intensidade do sinal de tensão depende da diferença de luminosidade entre a parte dianteira e a parte traseira. Quanto maior for o sinal de tensão, mais serão escurecidos os vidros de espelho. O retrovisor interior electrocromático activa o retrovisor exterior electrocromático através do centro operacional do tejadilho (FZD).
O comando à distância universal integrado substitui até três emissores portáteis distintos. O comando à distância universal integrado pode memorizar diversos dispositivos comandados por emissor, como p. ex. portas de garagens e portões exteriores ou sistemas de iluminação. O comando à distância universal integrado detecta e memoriza o sinal enviado pelo emissor portátil original.
Descrição de funcionamento, consultar Técnica SAV BMW:
TIS -> Documento -> SI Técnica -> SBT 51_01_05_122
Reserva-se o direito a erros de impressão, lapsos e alterações técnicas.
