No E70, o módulo da zona dos pés é um ponto nodal eléctrico. O módulo da zona dos pés processa os sinais das portas e comanda a iluminação. O módulo da zona dos pés é, além disso, a interface para o instrumento combinado.
O módulo da zona dos pés encontra-se na zona dos pés do lado do condutor. O módulo da zona dos pés comanda os accionamentos dos vidros em conjunto com o sistema electrónico caixa de junções.

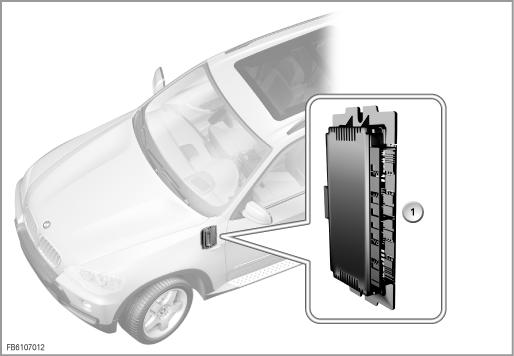

A figura mostra o local de instalação no E70
Índice |
Explicação |
1 |
Módulo da zona dos pés |
Esquema de princípio no E70
Índice |
Explicação |
Índice |
Explicação |
|---|---|---|---|
1 |
Sistema electrónico caixa de junções |
2 |
Comandos na coluna da direcção |
3 |
Controlo dinâmico da estabilidade |
4 |
Unidade de comando do motor |
5 |
Retrovisor exterior do condutor (High) |
6 |
Retrovisor exterior do acompanahnte (High) |
7 |
Painel de comando na porta |
8 |
Módulo da zona dos pés |
9 |
Sistema de chaufagem/ar condicionado |
10 |
Instrumento combinado |
11 |
Módulo do banco do acompanhante |
12 |
Car Access System (sistema de acesso à viatura) |
13 |
Módulo do banco do condutor |
|
O módulo da zona dos pés recolhe os sinais das portas e comanda a iluminação. O módulo da zona dos pés é a interface para o instrumento combinado. O módulo da zona dos pés recolhe, em função do equipamento, os seguintes sinais:
As seguintes funções são comandadas pelo módulo da zona dos pés:
O módulo da zona dos pés torna possível a comunicação entre o canal LIN e o CAN da carroçaria.
A ordem da viatura é memorizada no módulo da zona dos pés. A viatura é identificada através da ordem da viatura. A ordem da viatura contém, para além do código de identificação, todas as características de equipamento importantes da viatura.
Existem 2 versões de equipamento do bloco de interruptores da porta do condutor:
As funções das luzes estão integradas no módulo da zona dos pés. Estas funções das luzes são:
Além das funções das luzes estão integradas no módulo da zona dos pés outras funções para a iluminação exterior:
Todas as funções das luzes, excepto a terceira luz de travão, são comandadas pelo módulo da zona dos pés através de sinais modulados em duração. Estes sinais modulados em duração possibilitam uma luminosidade constante das luzes exteriores.
Nas viaturas sem centro operacional do tejadilho, o módulo da zona dos pés comanda directamente a iluminação interior na zona do tejadilho. Todas as saídas do módulo da zona dos pés para a iluminação interior estão moduladas em duração. No equipamento de série, a iluminação interior abrange os seguintes componentes:
Para a iluminação interior, podem estar montados, como equipamento extra, os seguintes componentes:
O módulo da zona dos pés avalia o estado dos sensores Hall dos contactos das portas. Se se trancar ou destrancar a viatura com a chave manual, então o módulo da zona dos pés reconhece esta solicitação. O módulo da zona dos pés envia uma mensagem ao acesso conforto através do CAN da carroçaria.
O módulo da zona dos pés e o sistema electrónico caixa de junções comandam os accionamentos dos levanta-vidros. No módulo da zona dos pés estão montados os relés para os motores dos levanta-vidros dianteiros.
Estão disponíveis as seguintes indicações para a manutenção do módulo da zona dos pés:
Quase todas as funções da Car & Key Memory são configuradas na própria viatura.
Reserva-se o direito a erros de impressão, lapsos e alterações técnicas.
