Os airbags do acompanhante podem ser desactivados por intermédio do interruptor de airbag. A desactivação do airbag do acompanhante é indicada adicionalmente através de uma luz de aviso. A activação ou desactivação é de exclusiva responsabilidade do cliente!
O interruptor de airbag só pode ser activado ou desactivado com a viatura parada e porta aberta, por intermédio da chave de ignição.
O interruptor de airbag
A activação da luz de aviso é efectuada através do módulo de informação da segurança. A luz de aviso está activa quando é indicado o estado ”Passenger Airbag OFF” (airbag do acompanhante desactivado) através do interruptor de airbag. A luz de aviso é diagnosticada e monitorizada. Caso seja detectado um defeito na alimentação eléctrica ou na lâmpada, é efectuado um registo na memória de falhas no módulo de informação da segurança e a luz de advertência do airbag é activada!
O interruptor de desactivação do airbag do acompanhante, um interruptor Hall bifilar, é monitorizado pelo módulo de informação da segurança. Em caso de defeito é memorizado um registo na memória de falhas.

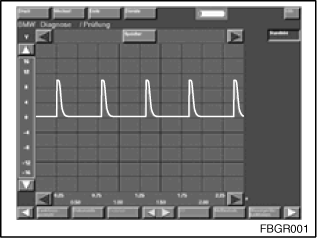

O interruptor de desactivação do airbag do acompanhante é alimentado pelo módulo de informação da segurança com uma tensão comandada por impulsos. Em seguida é mostrada a curva de tensão, que é medida no módulo de informação da segurança, quando a curva de tensão está o.k. Para efeitos de medição da tensão, o cabo de adaptação não pode estar interligado com o interruptor de desactivação do airbag do acompanhante!
Imagem de comparação para a medição com osciloscópio
Todos os trabalhos nos airbags só devem ser realizados com a bateria separada dos bornes!
Estabelecer e separar a ligação de qualquer unidade de comando BYTEFLIGHT, sensores e geradores apenas com a bateria separada dos bornes!
Durante a reparação de uma fibra óptica no canal BYTEFLIGHT deverá ter-se em conta que apenas pode existir um ponto de separação numa fibra óptica. Caso já exista um ponto de separação por causa de uma ficha de porta, a fibra óptica não poderá ser reparada. Em caso de defeito é necessário substituir-se a fibra óptica!
