Todas as imagens de osciloscópio são valores de referência e podem divergir conforme o conteúdo da imagem!
Sinais de imagem R G B (vermelho, verde, azul)
Sinal |
Computador de navegação |
Módulo de vídeo |
R |
pino 5 |
pino 18 |
G |
pino 6 |
pino 16 |
B |
pino 7 |
pino 17 |

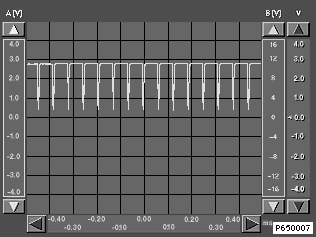

Sincronização computador de navegação - módulo de vídeo
Computador de navegação |
Módulo de vídeo |
pino 16 |
pino 8 |
