Teste de sensor do sistema de navegação

Acede-se ao teste de sensor do seguinte modo:

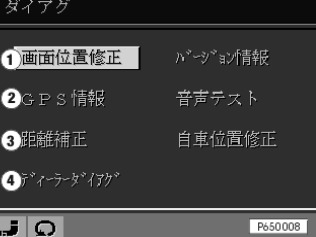

Imagem 1

GR_P650008G

1

Correcção do centro do ecrã

2

Informações GPS

3

Calibragem dos pneus

4

Diagnóstico VICS e GPS

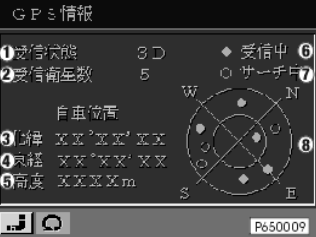

Imagem 2

GR_P650009G

1

Posição reconhecida (0D,2D,3D)

2

Número de satélites recebidos no momento pelo GPS

3

Longitude

4

Latitude

5

Altura

6

Satélites recebidos (explicação relativamente a 8)

7

Satélites existentes mas não recebidos (explicação relativamente a 8)

8

Posição e número de satélites

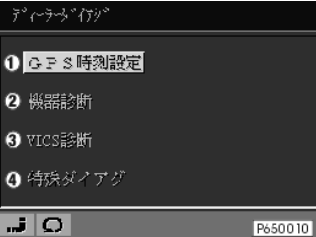

Imagem 3

GR_P650010G

1

Inicialização horária GPS (transmite a hora do computador de bordo ao receptor GPS)

2

Teste RAM ao computador de navegação, versão ROM

3

Menu VICS

4

Diagnóstico especial (imagem 5)

Relativamente a 1: após a substituição do receptor GPS, pode reduzir-se o período de inicialização se a hora for transmitida do computador de bordo para o GPS.

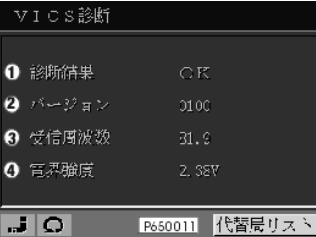

Imagem 4

GR_P650011G

1

Estado VICS

2

Versão VICS

3

Frequência

4

Nível de recepção

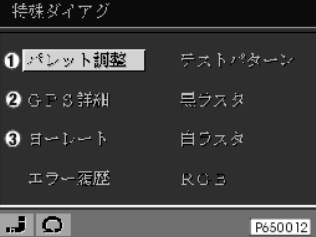

Imagem 5

GR_P650012G

1

Palete de cores

2

Dados GPS

3

Dados do girómetro (imagem 6)

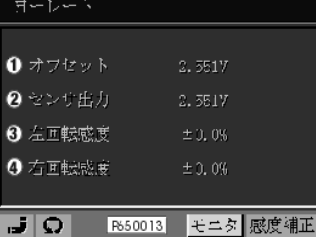

Imagem 6

GR_P650013G

1



2

Tensão do girómetro

3

Valor de correcção do girómetro

4

Valor de correcção do girómetro

Teste GPS

Viatura no exterior com vista para cima

Indicação, imagem 2

Valor nominal

Se não estiver o.k.: efectuar a seguinte verificação

1

2D ou 3D

Módulo de teste do teste GPS

2

>3

Módulo de teste do teste GPS

3

Indicação de longitude

Módulo de teste do teste GPS

4

Indicação de latitude

Módulo de teste do teste GPS

5

Indicação de altura

Módulo de teste do teste GPS

6





7





8

>3 Satélites

Módulo de teste do teste GPS

Teste do girómetro

Circular com a viatura no exterior, percorrendo sem interrupção alguns círculos de pequeno diâmetro.

Prestar atenção a alterações de tensão do girómetro!

Indicação, imagem 6

Valor nominal

Se não estiver o.k.: efectuar a seguinte verificação

1





2

Com a viatura parada e em marcha rectilínea: 2500mV+/-500mV;durante o processo de mudar de direcção: fora da faixa supracitada.

Se o valor não estiver o.k.: substituir o computador de navegação

3





4





Teste VICS (como opção)

Apenas se estiver montado um receptor VICS

Indicação, imagem 4

Valor nominal

Se não estiver o.k.: efectuar a seguinte verificação

1

O.K.

Módulo de teste do receptor VICS

2

Número da versão



3

Frequência

Módulo de teste do receptor VICS

4

Nível de recepção

Módulo de teste do receptor VICS

Relativamente a 3 e 4: Indicação apenas na recepção VICS (apenas na região com cobertura).
