Posições da capota rígida

Para a capota rígida rebaixável, existem, no total, 14 sensores (9 sensores Hall e 5 microinterruptores). Estes sensores detectam as diversas posições ao fechar ou abrir a capota rígida. Para a localização de falhas, deve reconhecer-se a posição intermédia em que a capota rígida poderá ter ficado. Daí, podem tirar-se conclusões sobre a falha existente.

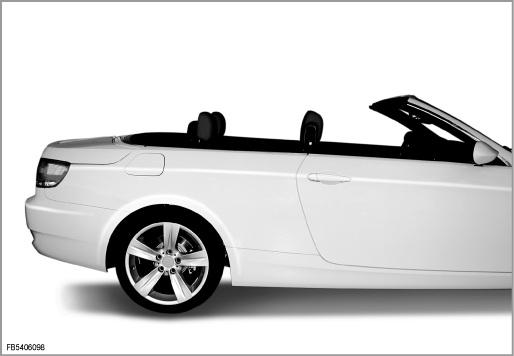

1. Capota rígida aberta e guardada no compartimento da mala

Sensor	Estado operado	Identificação genérica
Sensor Hall ”Tejadilho completo colocado”	Não	I01203
Sensor Hall ”Tejadilho completo alojado”	Sim	I01204
Sensor Hall ”Cascos do tejadilho parcialmente fechados”	Não	I01205
Sensor Hall ”Cascos do tejadilho parcialmente abertos”	Sim	I01206
Microinterruptor ”Resguardo frontal trancado”	Sim	I01200
Microinterruptor ”Resguardo frontal destrancado”	Não	I01201
Sensor Hall ”Módulo traseiro fechado”	Sim	I01207
Sensor Hall ”Módulo traseiro aberto”	Não	I01199
Sensor Hall ”Módulo traseiro quase fechado”	Sim	I01201
Microinterruptor ”Fecho de acoplamento direito fechado”	Sim	I01202
Sensor Hall ”Fecho de acoplamento direito aberto”	Não	I01208
Microinterruptor ”Fecho de acoplamento esquerdo fechado”	Sim	I01197
Microinterruptor ”Resguardo frontal alcançado”	Não	S141
Sensor Hall para separação do compartimento da mala	Sim	S6229

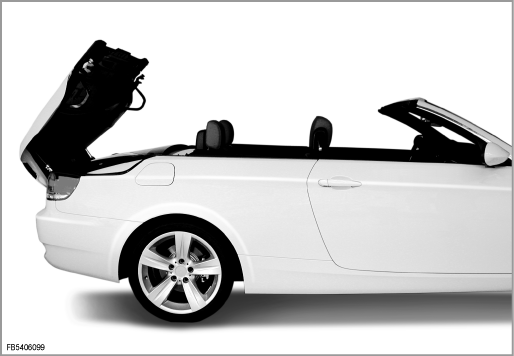

2. Módulo traseiro

Sensor	Estado operado	Identificação genérica
Sensor Hall ”Tejadilho completo colocado”	Não	I01203
Sensor Hall ”Tejadilho completo alojado”	Sim	I01204
Sensor Hall ”Cascos do tejadilho parcialmente fechados”	Não	I01205
Sensor Hall ”Cascos do tejadilho parcialmente abertos”	Sim	I01206
Microinterruptor ”Resguardo frontal trancado”	Não	I01200
Microinterruptor ”Resguardo frontal destrancado”	Sim	I01201
Sensor Hall ”Módulo traseiro fechado”	Não	I01207
Sensor Hall ”Módulo traseiro aberto”	Sim	I01199
Sensor Hall ”Módulo traseiro quase fechado”	Não	I01201
Microinterruptor ”Fecho de acoplamento direito fechado”	Não	I01202
Sensor Hall ”Fecho de acoplamento direito aberto”	Sim	I01208
Microinterruptor ”Fecho de acoplamento esquerdo fechado”	Não	I01197
Microinterruptor ”Resguardo frontal alcançado”	Não	S141
Sensor Hall para separação do compartimento da mala	Sim	S6229

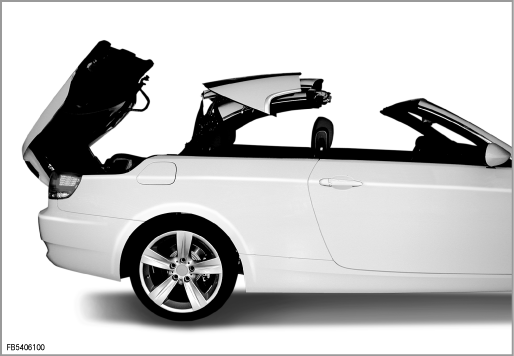

3. Cascos do tejadilho deslocados no conjunto e módulo traseiro aberto

Sensor	Estado operado	Identificação genérica
Sensor Hall ”Tejadilho completo colocado”	Sim	I01203
Sensor Hall ”Tejadilho completo alojado”	Não	I01204
Sensor Hall ”Cascos do tejadilho parcialmente fechados”	Não	I01205
Sensor Hall ”Cascos do tejadilho parcialmente abertos”	Sim	I01206
Microinterruptor ”Resguardo frontal trancado”	Não	I01200
Microinterruptor ”Resguardo frontal destrancado”	Sim	I01201
Sensor Hall ”Módulo traseiro fechado”	Não	I01207
Sensor Hall ”Módulo traseiro aberto”	Sim	I01199
Sensor Hall ”Módulo traseiro quase fechado”	Não	I01201
Microinterruptor ”Fecho de acoplamento direito fechado”	Não	I01202
Sensor Hall ”Fecho de acoplamento direito aberto”	Sim	I01208
Microinterruptor ”Fecho de acoplamento esquerdo fechado”	Não	I01197
Microinterruptor ”Resguardo frontal alcançado”	Não	S141
Sensor Hall para separação do compartimento da mala	Sim	S6229

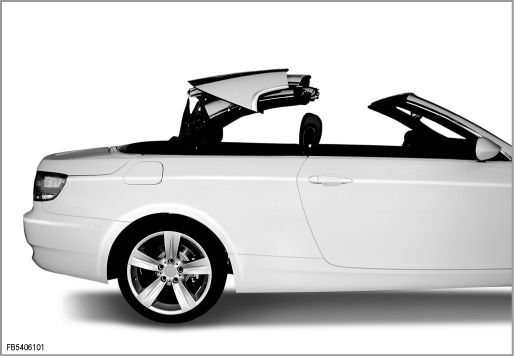

4. Cascos do tejadilho deslocados no conjunto e módulo traseiro fechado

Sensor	Estado operado	Identificação genérica
Sensor Hall ”Tejadilho completo colocado”	Sim	I01203
Sensor Hall ”Tejadilho completo alojado”	Não	I01204
Sensor Hall ”Cascos do tejadilho parcialmente fechados”	Não	I01205
Sensor Hall ”Cascos do tejadilho parcialmente abertos”	Sim	I01206
Microinterruptor ”Resguardo frontal trancado”	Não	I01200
Microinterruptor ”Resguardo frontal destrancado”	Sim	I01201
Sensor Hall ”Módulo traseiro fechado”	Sim	I01207
Sensor Hall ”Módulo traseiro aberto”	Não	I01199
Sensor Hall ”Módulo traseiro quase fechado”	Sim	I01201
Microinterruptor ”Fecho de acoplamento direito fechado”	Não	I01202
Sensor Hall ”Fecho de acoplamento direito aberto”	Sim	I01208
Microinterruptor ”Fecho de acoplamento esquerdo fechado”	Não	I01197
Microinterruptor ”Resguardo frontal alcançado”	Não	S141
Sensor Hall para separação do compartimento da mala	Sim	S6229

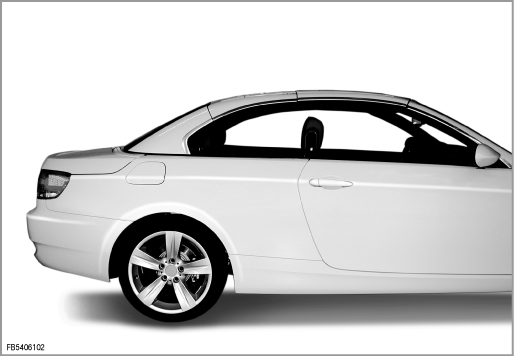

5. Capota rígida fechada

Sensor	Estado operado	Identificação genérica
Sensor Hall ”Tejadilho completo colocado”	Sim	I01203
Sensor Hall ”Tejadilho completo alojado”	Não	I01204
Sensor Hall ”Cascos do tejadilho parcialmente fechados”	Sim	I01205
Sensor Hall ”Cascos do tejadilho parcialmente abertos”	Não	I01206
Microinterruptor ”Resguardo frontal trancado”	Sim	I01200
Microinterruptor ”Resguardo frontal destrancado”	Não	I01201
Sensor Hall ”Módulo traseiro fechado”	Sim	I01207
Sensor Hall ”Módulo traseiro aberto”	Não	I01199
Sensor Hall ”Módulo traseiro quase fechado”	Sim	I01201
Microinterruptor ”Fecho de acoplamento direito fechado”	Sim	I01202
Sensor Hall ”Fecho de acoplamento direito aberto”	Não	I01208
Microinterruptor ”Fecho de acoplamento esquerdo fechado”	Sim	I01197
Microinterruptor ”Resguardo frontal alcançado”	Sim	S141
Sensor Hall para separação do compartimento da mala	Sim	S6229
