Revestimento do pilar D

Indicação de reparação relativa ao revestimento do pilar D

Causa

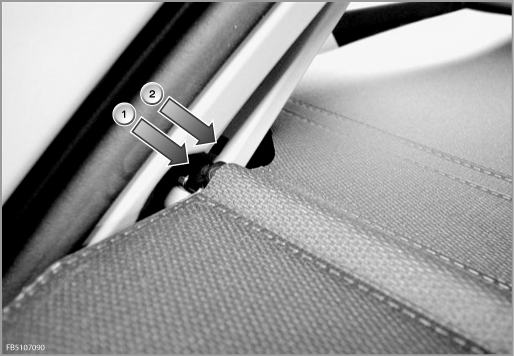

O tubo de extracção (1) não se encontra na abertura conforto (2).

(1) Tubo de extracção

(2) Abertura conforto

Instrução de reparação

Soltar o revestimento do pilar D

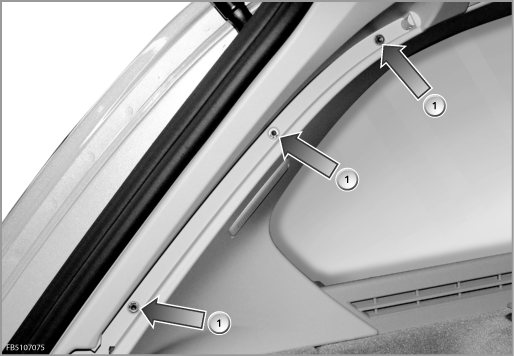

1. Soltar os parafusos (1) na calha da cobertura enrolável para soltar o revestimento do pilar D

2. Reapertar os parafusos (1)

3. Engatar o tubo de extracção da cobertura enrolável combinada no revestimento do pilar D e verificar se o tubo de extracção se encontra na abertura conforto

4. Abrindo o óculo traseiro, verificar se a cobertura enrolável se desloca para cima sem problemas


(1) Parafusos na calha

Se ainda surgirem falhas na função da abertura conforto, proceder do seguinte modo.

1. Desmontar o revestimento do pilar D de um lado

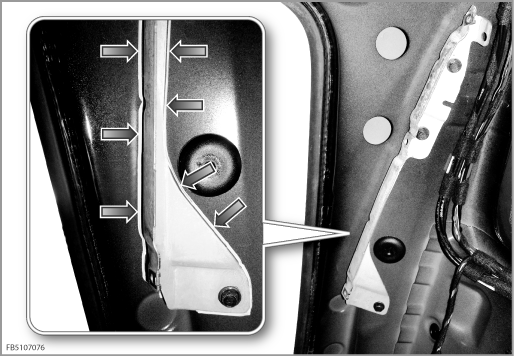

2. Marcar o suporte do revestimento do pilar D com um marcador adequado, ao redor (setas)

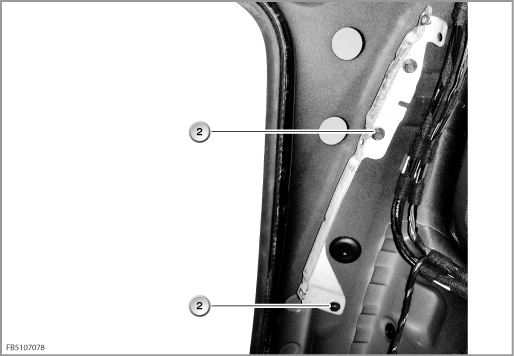

• Soltar ambos os parafusos inferiores do suporte (2).


(2) Parafusos do suporte

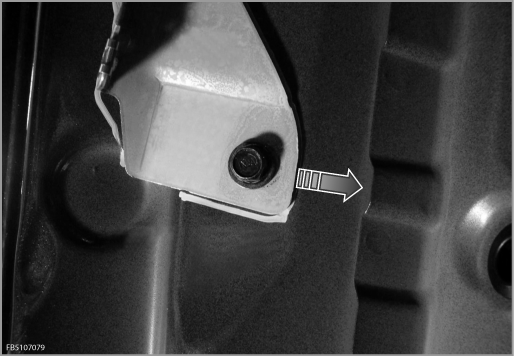

• Deslocar o suporte em 1 mm (seta)


• Voltar a apertar os parafusos do suporte (2)



Indicação

• Não untar cobertura enrolável!


• Não é necessário substituir a cobertura enrolável!
