Ajustar a base do resguardo frontal

Indicação da reparação relativa ao ajuste da base do resguardo frontal

Folga assimétrica entre o resguardo frontal e o casco dianteiro do tejadilho, medida da folga irregular ou embate violento do casco dianteiro do tejadilho sobre o resguardo frontal.

Verificar a medida de folga entre o resguardo frontal e o casco dianteiro do tejadilho.

Verificar a medida de folga tal como representada na figura 1.

Se a medida de folga não for regular, pode ser ajustada através da base.

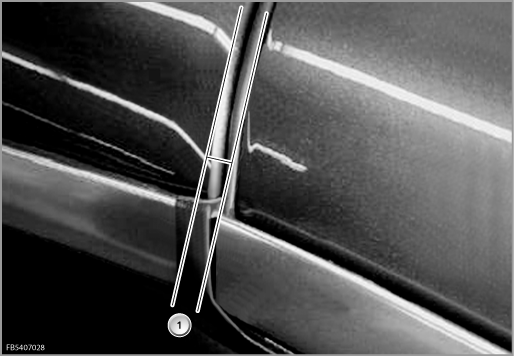

Figura 1

A medida de folga (1) deve ter entre 5,0 mm +/- 1 mm.

Ajustar a medida de folga através da base

1. Abrir ligeiramente o tejadilho.

2. Verificar a posição dos espigões de centragem através das bases. Consultar a figura 2.

3. Desengatar a luz interior e aliviar os parafusos Torx.
   Indicação importante:
   Soltar apenas uma base, não simultaneamente em ambos os lados!

4. Ajustar a medida de folga através da base do resguardo frontal.

5. Efectuar teste de funcionamento.

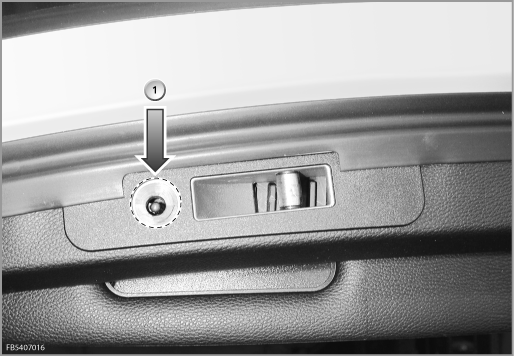

imagem 2

Ao ajustar a base, ter atenção para que ambos os espigões de centragem não saiam da zona de retenção (1) da base.
