Ajustar o cilindro guia do fecho de acoplamento central

Indicação de reparação relativa ao ajuste do cilindro guia do fecho de acoplamento central

Esta instrução é válida para viaturas a partir da data de produção, semana 04/2007

1. Desmontar o forro do tejadilho do casco dianteiro do tejadilho.

2. Aliviar os parafusos 2 e 3 no cilindro guia. Consultar a figura 1. Abrir o tejadilho até ser possível mover o cilindro guia manualmente.
   Indicação:
   o parafuso 4 não pode ser aberto em caso algum, de forma a não alterar a posição longitudinal!

3. Fechar totalmente o tejadilho e enviesar ligeiramente o cilindro guia em 0,5 mm em relação ao contra-apoio.
   Indicação:
   enviesando, o ruído perturbador deve ser eliminado.

4. Apertar o parafuso 2.

5. Colocar o tejadilho na posição intermédia e apertar o parafuso 3.

6. Montar o forro do tejadilho do casco dianteiro do tejadilho.

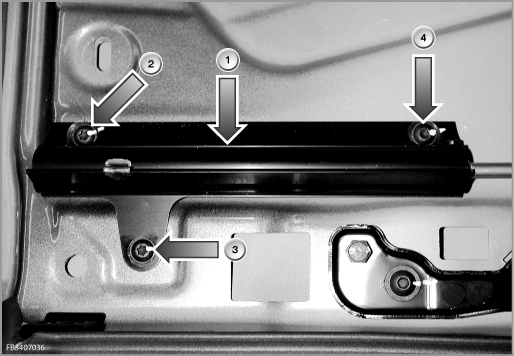

Figura 1

(1) Cilindro guia

Nunca soltar o parafuso (4)!
