Deslocamento na largura dos vedantes dos cascos do tejadilho entre si

Indicação de reparação relativa ao deslocamento na largura dos vedantes dos cascos do tejadilho entre si

Verificar o deslocamento dos vedantes dos cascos do tejadilho entre si.

1. O deslocamento máximo dos vedantes dos cascos do tejadilho entre si é de 1,8 mm. Ver figura 1 e a figura 2.

2. Ajustar correctamente o deslocamento curvando à medida a peça adaptada montada no vedante.
   Indicação:
   não desmontar o vedante, pois, caso contrário, existe um elevado risco de novas fugas!

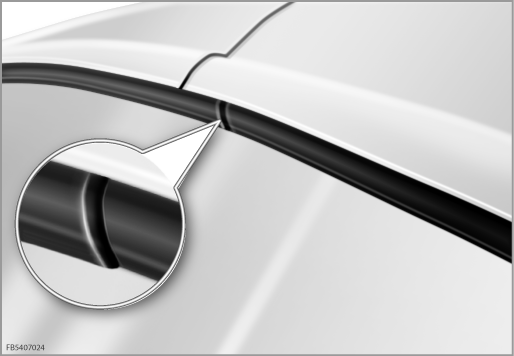

Figura 1

Estado nominal:

Deslocamento dos vedantes entre si, máx. 1,8 mm.

imagem 2

Estado de defeito:

Deslocamento dos vedantes entre si demasiado grande.
