Fixação por cavilha do cilindro hidráulico

Indicação de reparação relativa a Fixação por cavilha do cilindro hidráulico soltou-se

Verificar a Fixação por cavilha do cilindro hidráulico.

  1. Abrir a capota rígida até o cilindro hidráulico estar acessível. Consultar a figura 1.
  2. Verificar se existe a fixação por cavilha e se está correctamente posicionada. Ver figura 2 e a figura 3.

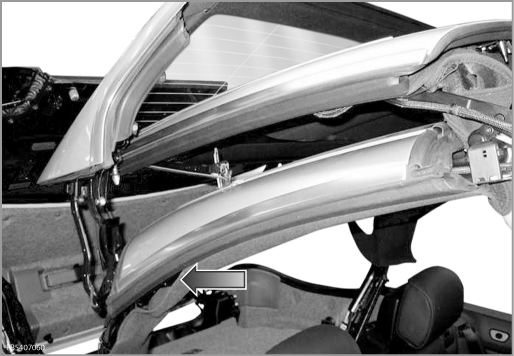

Figura 1

GR_FB5407060

Local de instalação do cilindro hidráulico.

imagem 2

GR_FB5407062

Estado nominal: A fixação por cavilha (1) deve de estar montada.

imagem 3

GR_FB5407061

Estado de defeito: falta a fixação por cavilha e o perno deslocou-se.
