Ajustar o fecho central

Indicação da reparação relativa ao ajuste do fecho central

Viatura com data de produção até à semana 31/2007

1. Desmontar o forro do tejadilho do casco dianteiro do tejadilho.

2. Soltar ambos os parafusos (2) e (3). Consultar a figura 1.
   Indicação:
   não soltar o parafuso (1).

3. Rodar o fecho até se alcançar o valor de ajuste de 12-14 mm. Consultar a figura 2.

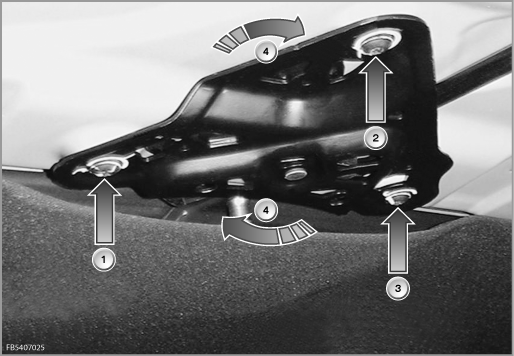

Figura 1

Não se deve abrir o parafuso traseiro direito (1).

Soltar ambos os parafusos dianteiros (2) e (3). Posicionar o fecho central no sentido dos ponteiros do relógio para a frente, até se alcançar o valor de ajuste de 12-14 mm, tal como apresentado na imagem 2.

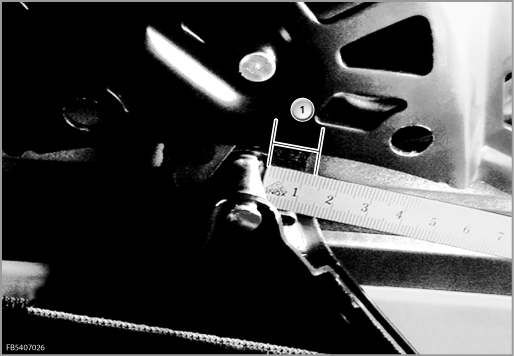

imagem 2

Apontar a fita métrica no local mais grosso no exterior do rolo e ajustar um valor de 12-14 mm, até à extremidade do gancho.
