Peça de espuma no casco central do tejadilho

Indicação de reparação relativa à peça de espuma no casco central do tejadilho

Verificar se existe a peça de espuma e se está correctamente posicionada.

1. Verificar se está montada uma peça de espuma no vedante do casco central do tejadilho.
   Se não existir nenhuma peça de espuma, é necessário montar uma.

2. Verificar a posição da peça de espuma. Consultar a figura 2.
   Indicação:
   Se a posição da peça de espuma não estiver correcta, é necessário montar uma nova peça de espuma. A peça de espuma não pode ser deslocada.
   É possível encomendar um conjunto de elementos de enchimento através do Catálogo Electrónico de Peças, referência de peça 54374424140.

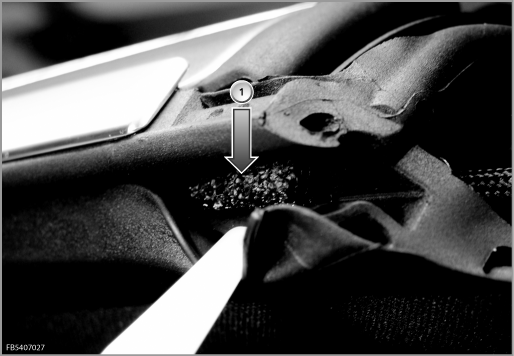

Figura 1

Puxar o lábio vedante cuidadosamente para baixo e verificar se está montada uma peça de espuma (1).

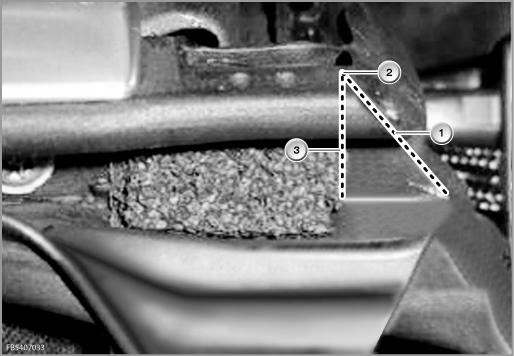

imagem 2

A posição correcta da peça de espuma é do início (2) do corte oblíquo (1) do vedante na vertical (3) para baixo.
