Processar o friso de cobertura da cavidade do vidro

Indicação de reparação relativa ao processamento do friso de cobertura da cavidade do vidro

Viaturas com data de produção até à semana 15/2007

1. Desmontar o friso de cobertura da cavidade do vidro.

2. Cortar o friso de cobertura da cavidade do vidro tal como indicado na imagem 1

3. Montar o friso de cobertura da cavidade do vidro.

4. Colocar o friso de cobertura da cavidade do vidro e o suporte angular de união com butileno. Consultar a figura 2.

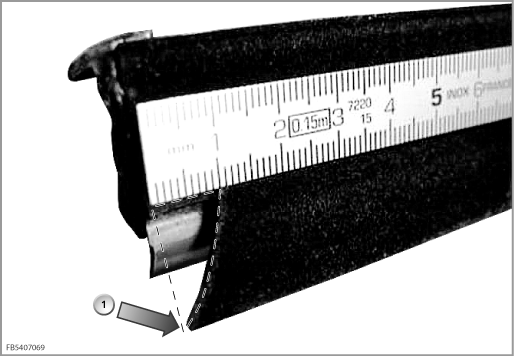

Figura 1

Cortar o friso de cobertura da cavidade do vidro tal como acima representado, a partir do canto (1), obliquamente para cima, até uma distância de 10 mm de distância da extremidade traseira.

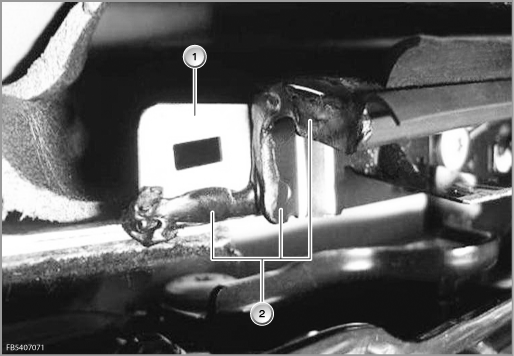

imagem 2

(1) Suporte angular de união

(2) Com butileno, colocar o friso de cobertura da cavidade do vidro ao suporte angular de união.
