Arrastar para fora o suporte do alojamento

Indicação de reparação relativa ao arrastamento para fora do suporte do alojamento

Verificar se a capota rígida recolhe de forma centrada para dentro do suporte do alojamento.

Viaturas produzidas até à semana 14/2007

1. Abrir a capota rígida até que o suporte de alojamento esteja acessível.

2. Aplicar massa moldável no apoio do suporte de alojamento. Consultar a figura 1.

3. Abrir a capota rígida até que o tejadilho completo esteja totalmente alojado.

4. Fechar a capota rígida até que o suporte de alojamento esteja novamente acessível.

5. Pressionando a massa moldável, determinar a posição da capota rígida.

6. De acordo com a pressão, ajustar o suporte de alojamento em largura, de forma a que a capota rígida recolha de modo centrado.
   Indicação:
   ajustar o suporte de alojamento apenas no parafuso inferior; o parafuso superior não pode ser solto.


Viaturas produzidas a partir da semana 14/2007

Nestas viaturas, está montado um parafuso de fixação no apoio do suporte do alojamento. O suporte do alojamento em si já não precisa ser desajustado.

1. Fechar a capota rígida e soltar o parafuso de fixação do apoio no suporte de alojamento. Consultar a figura 2.

2. Abrir a capota rígida até o tejadilho completo estar totalmente alojado.

3. Fechar a capota rígida até que o suporte de alojamento esteja novamente acessível.

4. Apertar o parafuso de fixação do apoio no suporte de alojamento com um binário de aperto de 4,5 NM.


Se o problema persistir, verificar a colocação correcta da carga no compartimento da mala.

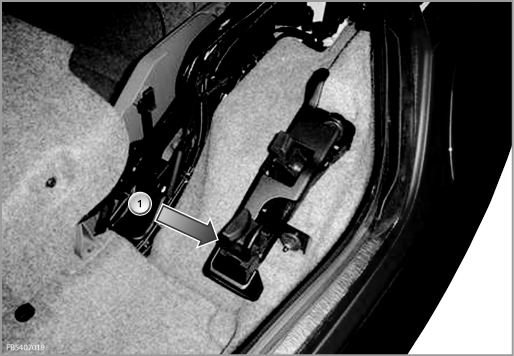

Figura 1

(1) Massa moldável

A capota rígida tem de recolher ao centro (2) no suporte de alojamento.

imagem 2

(1) Apoio no suporte de alojamento
