Verificar o microinterruptor ”Resguardo frontal alcançado”

Indicação de reparação relativa à verificação do microinterruptor ”Resguardo frontal alcançado”

Desmontar a cobertura do resguardo frontal e verificar a alavanca de desvio do microinterruptor ”Resguardo frontal alcançado”. Ver figura 1 e a figura 2.

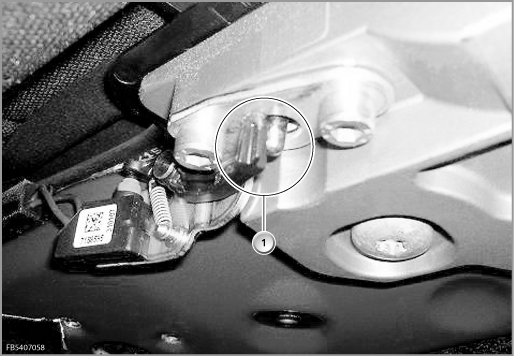

Figura 1

(1) Estado nominal: o espigão de centragem encontra a alavanca de desvio do microinterruptor.

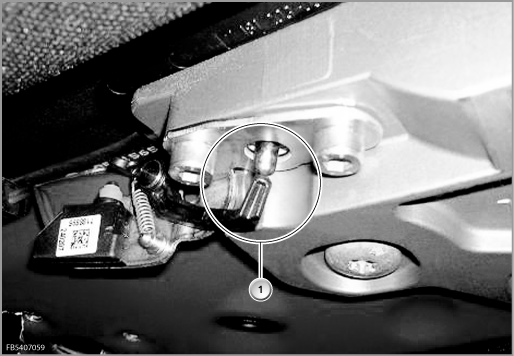

imagem 2

(1) Estado de defeito: a alavanca de desvio no microinterruptor está deformada; o espigão de centragem desloca-se junto à alavanca.
