Модуль радиочасов (Radio-Clock-Control-Modul) - это электронный блок управления, который включен в цепь антенного провода между антенным усилителем и радиоприемником. Он демодулирует и усиливает радиосигналы времени, принимаемые антенной в заднем стекле, проверяет данные, преобразует их и посылает информацию о времени по шине K-Bus комбинации приборов для корректировки показания установленных в ней часов.
Для настройки на различные передатчики радиосигналов времени имеются два варианта аппаратного обеспечения:
В комбинацию приборов встроены часы, которые как и прежде работают независимо от модуля радиочасов. Сохранены функции установки даты, часов и минут, а также переключения с режима 12-часовой на режим 24-часовой индикации и обратно.
С помощью сигнала времени, принимаемого модулем радиочасов, у часов в комбинации приборов корректируется показание времени. Кроме того автоматически осуществляется переход с летнего времени на зимнее и обратно.
Настройка на часовой пояс, отличный от часового пояса Германии/Великобритании, как и прежде, происходит вручную изменением показания часов. Эта настройка сохраняется также и при приеме радиосигнала времени.
При включенном контакте R происходит постоянный анализ радиосигнала. При уверенном приеме сигнала информация о времени передается комбинации приборов каждые 5 минут.
При выключенном контакте R информация о времени передается один раз в день.
Если время на часах в комбинации приборов не выставлено (например, после отсоединения аккумулятора), то переданное по радио время (время и дата) передается сразу после получения действительного сигнала времени.
Если показание часов отклоняется от времени, переданного по радио в пределах +/- 15 минут, то на часах корректируется показание минут. Показание часов не корректируется.
При отклонении более +/- 15 минут, предполагается наличие более значительного отклонения, и тогда принимается вся информация о времени (часы/минуты и дата).
Сигнал точного времени представляет собой длинноволновый радиосигнал. Передатчики сигналов точного времени имеются в Великобритании и Германии.
Следующие рисунки показывают, как происходит прием обеих радиостанций.
Действуют следующие правила:
Кроме того необходимо учитывать:
Верхний рисунок показывает условия приема для варианта 1 (77,5 кГц).

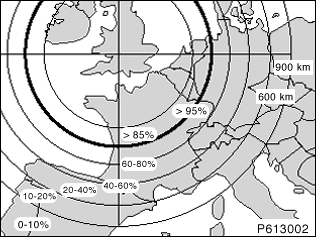

Верхний рисунок показывает условия приема для варианта 2 (60 кГц).
Прием |
Напряженность поля |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
Значение напряженности поля можно считать через Диагностику.
