Аналоговая активизация блока автономной/ дополнительной системы отопления
Аналоговая активизация реализуется посредством подачи плюса на разъем X764, штырь 1 дополнительного отопителя.
При предварительном программировании или непосредственной эксплуатации через бортовой монитор или мультиинформационный дисплей от IKE посылается сообщение автономной системе отопления. Запрос АВТОНОМНАЯ СИСТЕМА ОТОПЛЕНИЯ ВКЛ. передается по шине K-Bus на ЭБУ системы отопления/ кондиционирования. ЭБУ системы отопления/ кондиционирования подает сигнал напряженияна провод запуска к блоку автономной/ дополнительной системы отопления. Блок автономной/ дополнительной системы отопления включается и подает сигнал напряжения по проводу обратной связи к ЭБУ системы отопления/ кондиционирования. Если обратное сообщение не распознается в течение следующих 5 сек в ЭБУ системы отопления/ кондиционирования, процесс включения отменяется.
При дополнительном отоплении запрос ДОПОЛНИТЕЛЬНОЕ ОТОПЛЕНИЕ ВКЛ. передается от ЭБУ системы отопления/ кондиционирования на блок автономной/ дополнительной системы отопления. При этом ЭБУ отопления/ кондиционирования подает сигнал напряженияна провод запуска к блоку автономной/ дополнительной системы отопления. Блок автономной/ дополнительной системы отопления включается.
При запуске с дистанционного управления радиоволны направляются от передатчика через заднее стекло к заграждающему контуру в задней стойке кузова, где сигнал ВЧ преобразуется в сигнал НЧ. Сигнал НЧ направляется к приемнику дистанционного запуска, который переключает сигнал напряжения на блок автономной/ дополнительной системы отопления. Блок автономной/ дополнительной системы отопления включается и подает сигнал напряжения по проводу обратной связи к ЭБУ системы отопления/ кондиционирования, который затем переходит на режим автономного отопления.
При выключении или по истечении времени по шине I-Bus на IKE и затем по шине K-Bus на ЭБУ системы отопления и кондиционирования передается сообщение-запрос "Автономная система отопления ВЫКЛ." ЭБУ снимает напряжение на проводе запуска, идущем через приемник дистанционного запуска к блоку автономной/ дополнительной системы отопления. Блок автономной/ дополнительной системы отопления отключается, при этом напряжение на проводе обратной связи к ЭБУ системы отопления/ кондиционирования падает ниже 3 В. Включается инерционная фаза блока автономной/ дополнительной системы отопления.

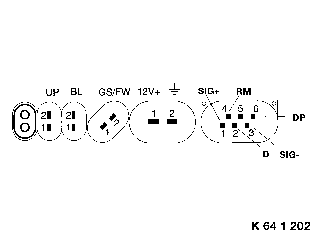

Распределение контактов в разъеме дополнительного отопителя
