Аналоговая активизация дополнительного отопителя
Аналоговая активизация реализуется посредством включения массы на разъем X764, штырь 3 дополнительного отопителя.
Запрос ДОПОЛНИТЕЛЬНОЕ ОТОПЛЕНИЕ ВКЛ. передается от ЭБУ системы отопления/ кондиционирования по шине K-Bus на дополнительный отопитель . Дополнительный отопитель включается и подает обратное сообщение по шине K-Bus на ЭБУ системы отопления/ кондиционирования. Если обратное сообщение не распознается ЭБУ системы отопления/ кондиционирования в течение следующих нескольких секунд, процесс включения отменяется.

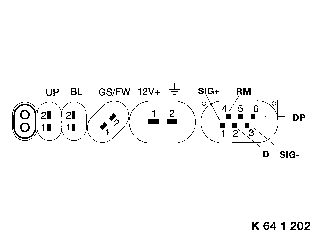

Распределение контактов в разъеме дополнительного отопителя
