Место установки сервоприводов заслонок

Серовоприводы заслонок установлены снаружи на отопителе.

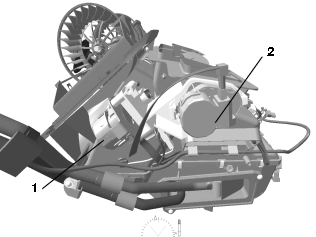

GR_E52_HEIZGERAET_01_G

1

Привод заслонок подачи наружного воздуха

на корпусе отопителя спереди справа

2

Привод заслонок обогрева стекол

на корпусе отопителя вверху справа

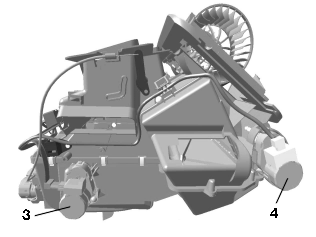

GR_E52_HEIZGERAET_02_G

3

Привод смесительной заслонки регулировки температуры

на отопителе сзади справа

4

Привод заслонок рециркуляции

на отопителе внизу спереди справа

GR_E52_HEIZGERAET_03_G

5

Привод заслонок подачи воздуха в пространство для ног

на отопителе сзади слева

6

Привод вентиляционных заслонок

на отопителе сзади справа
