Во время измерения система DSC должна быть подсоединена.

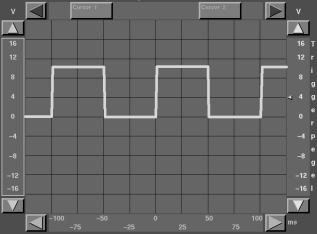

Рис. 1: Сигнал в порядке.
Сигнал скорости движения от ЭБУ DSC должен иметь прямоугольную форму с амплитудой Uак.
Рис. 2: Сигнал не в порядке.
Приведенный выше рисунок указывает на КЗ на массу.
Рис. 3: Сигнал не в порядке.
Приведенный выше рисунок указывает на обрыв провода или проблему в DSC.
