Схема системы

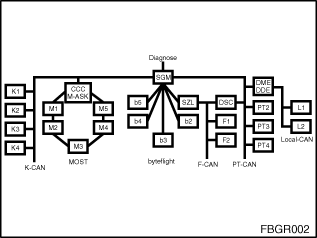

Следующая блок-схема позволяет увидеть установленные в автомобиле блоки управления и системы шин связи.

• CCC (Car Communication Computer) или M-ASK (контроллер мультиаудиосистемы)

  • Межсетевой преобразователь K-CAN <> MOST

• SGM (Модуль безопасности и межсетевого обмена)

  • Межсетевой преобразователь K-CAN <> PT-CAN <> BYTEFLIGHT

• SZL (Блок переключателей на рулевой колонке)

  • Блок управления с подсоединением к BYTEFLIGHT и F-CAN

• DSC (Система динамического контроля устойчивости)

  • Блок управления с подсоединением к F-CAN и PT-CAN

• DME (Цифровая электронная система управления двигателем) или DDE (Цифровая электронная система управления дизельным двигателем)

  • Блок управления с подсоединением к PT-CAN и Local-CAN

• K1 ... Kn: Блоки управления - абоненты шины K-CAN

• M1 ... Mn: Блоки управления - абоненты шины MOST

• b1 ... bn: Блоки управления шины BYTEFLIGHT

• F1 ... Fn: Блоки управления - абоненты шины F-CAN

• PT1 ... PTn: Блоки управления - абоненты шины PT-CAN

• L1 ... Ln: Блоки управления - абоненты шины Local-CAN
