Мероприятия по обеспечению ЕМС на E61 и E91

Мероприятия по повышению электромагнитной совместимости

В отношении ряда известных картин неисправностей определенные конструктивные мероприятия были проведены уже на этапе производства:

В случае обнаружения нарушения электромагнитной совместимости проверить следующее:

  1. Перемычка соединения с массой на крышке багажника
    Картина и последствия неисправности:
    Из-за коррозии пропадает соединение с массой, имеющееся между крышкой багажника и кузовом. В результате электрические свойства крышки багажника приобретают неустойчивый характер.
    Качество приема ухудшается через 2 - 3 года эксплуатации автомобиля.
  2. Помехоподавляющий фильтр дополнительного фонаря стоп-сигнала
    Картина и последствия неисправности:
    В электропроводке имеет место нарушение электромагнитной совместимости между дополнительным фонарем стоп-сигнала, включая провод питания и антенной AM.
    Качество приема ухудшается при торможении.
  3. Блокиратор поверхностных волн
    Картина и последствия неисправности:
    Блокиратор поверхностных волн переключает экран коаксиального провода между головным устройством и разнесенной антенны на массу.
    В зонах со слабым сигналом имеют место помехи или преждевременное прекращение приема в диапазоне AM.

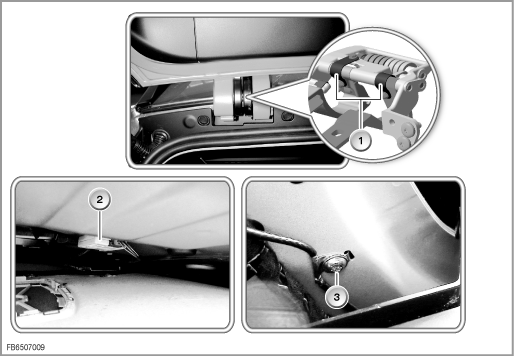

Мероприятия по обеспечению ЕМС на E61:

GR_FB6507009



Индекс

Пояснение

Индекс

Пояснение

1

Перемычка соединения с массой на крышке багажника:
встроена в петлю крышки багажника

2

Помехоподавляющий фильтр дополнительного фонаря стоп-сигнала:
установлен на задней стойке (стойка D) под потолком.

3

Блокиратор поверхностных волн:
установлен под потолком над стойкой D

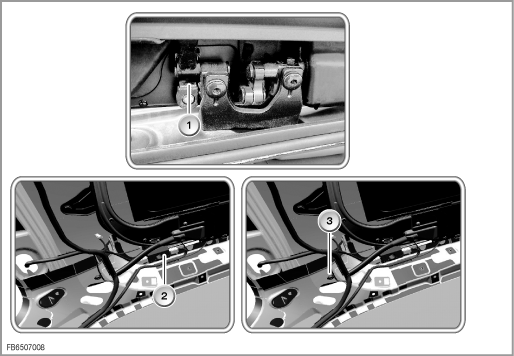

Мероприятия по обеспечению ЕМС на E91:



GR_FB6507008

Индекс

Пояснение

Индекс

Пояснение

1

Перемычка соединения с массой на крышке багажника:
встроена в петлю крышки багажника

2

Помехоподавляющий фильтр дополнительного фонаря стоп-сигнала:
установлен на задней стойке (стойка D) под потолком.

3

Блокиратор поверхностных волн:
установлен под потолком над стойкой D






Указания по сервисному обслуживанию

Указания по диагностике

Диагностика антенн осуществляется следующим образом:

Подключить функцию самодиагностики разнесенной антенны в тест-блоке фирменного тестера BMW. Самодиагностика включает проверку входов антенны путем измерения силы тока (постоянный ток). В случае обнаружения неисправности по окончании самодиагностики процедура диагностики антенн отменяется.

Если самодиагностика дает положительный результат, производится целенаправленное подключение антенн FM и анализ их с точки зрения напряженности поля (проверка антенн).

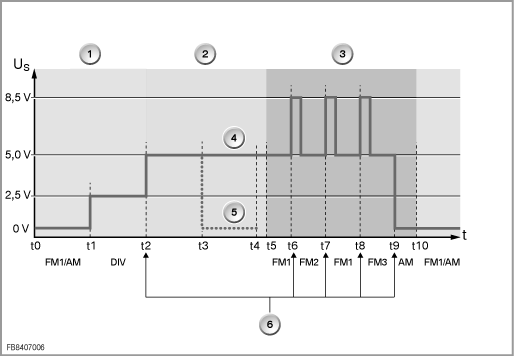

Схема диагностики антенн:

GR_FB8407006

Индекс

Пояснение

Индекс

Пояснение

1

Обычный режим приема

(t1 - t2: разнесение 2,5 В)

2

Самодиагностика

3

Проверка антенн

(t6 - t8: сигнал переключения 8,5 В)

4

При положительном результате самодиагностики

(t2 - t5: 5 В)

5

При отрицательном результате самодиагностики: распознана неисправность

(t3 - t4: 0 В)

6

Действия, вызванные диагностикой антенн

(t9: AM - 0 В)


Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
