Настройка датчика системы ACC

Настройка датчика ACC требуется, если в ЗУ неисправностей есть запись об ошибке юстировки при снятии и установке датчика ACC или при установке нового датчика ACC.

Необходимые условия

Настройка датчика системы ACC должна производиться на специальном регулировочном стенде с направляющей, неподвижно установленной на полу.

Настройка датчика системы ACC должна производиться только аттестованными BMW приспособлениями и контрольными средствами.

Средства контроля должны быть в безупречном состоянии и не иметь повреждений.

Следить за тем, чтобы на и рядом с направляющей не было грязи и посторонних предметов.

Грубая настройка (не действует для датчика ACC2)

Если был установлен новый датчик, необходимо выполнить грубую настройку в соответствии с руководством по ремонту.

В любом случае после грубой настройки требуется точная настройка!

Для датчика ACC2 (E63/E64 с 09/2004, E60/E61 с 03/2005) грубая настройка не требуется.

Указания по точной настройке

Функционирование датчика системы ACC очень сильно зависит от точности настройки. Поэтому настройка должна производиться с особой тщательностью в соответствии с указаниями в тест-блоке.

При этом необходимо учитывать следующие моменты:

• На автомобиле не должно быть повреждений в области датчика ACC.

• Держатель датчика ACC не должен быть деформирован.

• Перед началом процедуры настройки подключить зарядное устройство и диагностический блок.

• Проверить давление воздуха в шинах и при необходимости откорректировать.

• Затянуть стояночный тормоз.

• Обратить внимание на то, чтобы автомобиль был загружен равномерно.

• Снять колпачки с замков колесных дисков.

• При установке быстрозажимного держателя следить за тем, чтобы все магнитные элементы правильно прилегали к колесным болтам.

• Во время настройки ни в коем случае не опираться на автомобиль.

• Никогда не смотреть прямо в источник света лазера!


Примечание

В процессе настройки датчика системы ACC в тест-блоке указываются направление и угол вращения. Эти значения действительны только для узкой области (линейная область), близкой к корректному значению настройки. Если с указанными в тест-блоке значениями быстрое приближение (прим. 7 циклов коррекции) к заданному значению невозможно, значит, датчик системы ACC находится за пределами линейного диапазона. В таком случае нужно самостоятельно увеличивать или уменьшать угол установки до тех пор, пока не будет достигнут линейный диапазон.

Указания по тест-блоку настройки датчика системы ACC

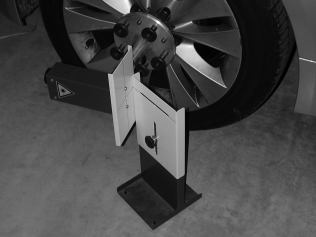

Установка диафрагмы с прорезью

Диафрагму с прорезью и корпус лазера установить строго вертикально. Отрегулировать высоту диафрагмы так, чтобы луч лазера проходил точно сквозь прорезь диафрагмы.

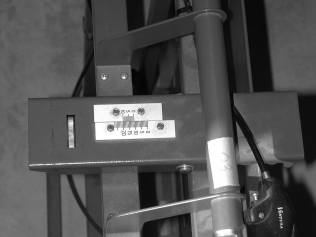

Вертикальная регулировка зеркала

Шкала и рифленое колесико для вертикальной регулировки зеркала.

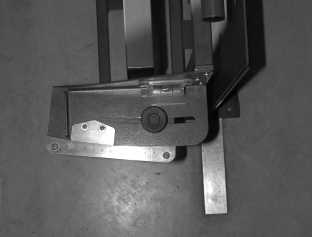

Горизонтальная регулировка зеркала

Шкала и фиксирующий винт для горизонтальной регулировки зеркала.

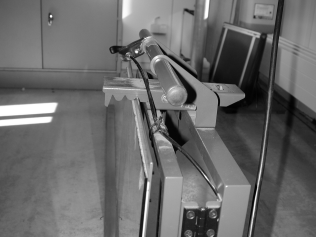

Устройство складывания зеркал

Устройство для отведения и складывания зеркал. На рисунке показано зеркало в ”заднем” положении (зеркало отведено от автомобиля).
