Все осциллограммы представляют собой ориентировочные значения и могут различаться в зависимости от содержания изображения!
Сигналы изображения R G B (красный, зеленый, синий)
Сигнал |
Компьютер системы навигации |
Видеомодуль |
R |
штырь 5 |
штырь 12 |
G |
штырь 6 |
штырь 13 |
B |
штырь 7 |
штырь 14 |

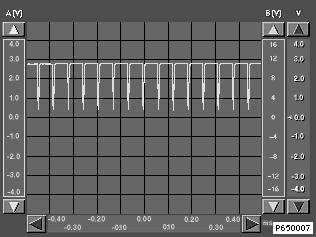

Синхронизация компьютер системы навигации - видеомодуль
Компьютер системы навигации |
Видеомодуль |
Штырь 16 |
Штырь 18 |
