Важно!
Во время измерения система DME/DDE должна быть подсоединена.

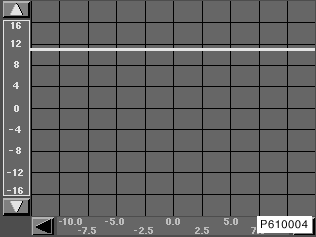

Рис. 1: Сигнал в порядке.
Следует иметь в виду, что выражение ”в порядке” относится только к проводам передачи данных и к форме сигнала. Таким образом нельзя оценить, верны ли передаваемые коды.

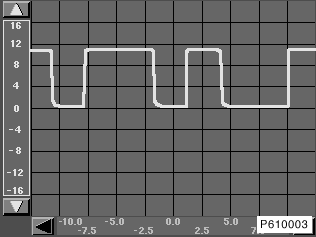

Рис. 2: Сигнал НЕ в порядке.
Приведенный выше сигнал указывает на ошибку со стороны DME/DDE.

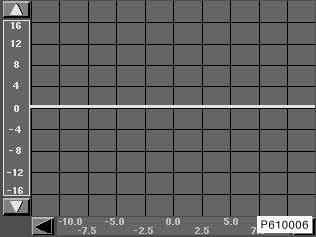

Рис. 3: Сигнал не в порядке
Приведенный выше сигнал указывает на то, что EWS не заблокирована или, что имеется КЗ на плюс.

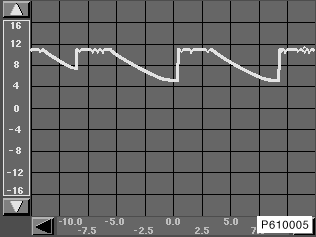

Рис. 4: Сигнал не в порядке
Приведенный выше сигнал указывает на КЗ на массу или обрыв провода.
