Мероприятия по обеспечению ЕМС на Кабриолете RR

Мероприятия по повышению электромагнитной совместимости

В отношении ряда известных картин неисправностей определенные конструктивные мероприятия были проведены уже на этапе производства:

В случае обнаружения нарушения электромагнитной совместимости проверить следующее:

  1. Перемычка соединения с массой в системе выпуска ОГ
    Картина и последствия неисправности:
    Из-за особенностей системы выпуска ОГ нарушения электромагнитной совместимости передаются из моторного отсека через систему выпуска ОГ в заднюю часть автомобиля В результате нарушается функционирование антенн.
    В зонах со слабым сигналом имеют место помехи или преждевременное прекращение приема в диапазоне AM.

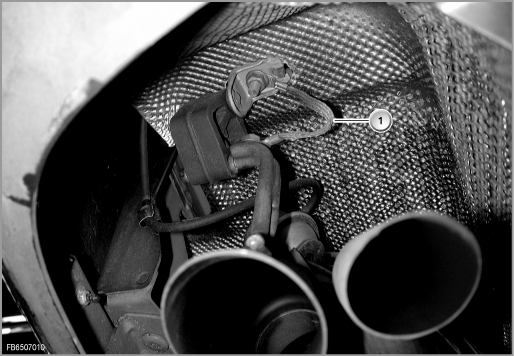

Перемычка соединения с массой с левой стороны автомобиля

GR_FB6507010

Индекс

Пояснение

Индекс

Пояснение

1

Перемычка соединения с массой в системе выпуска ОГ:
сзади слева на заднем глушителе

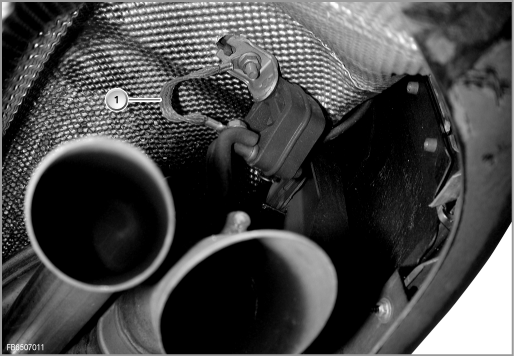

Перемычка соединения с массой с правой стороны автомобиля

GR_FB6507011

Индекс

Пояснение

Индекс

Пояснение

1

Перемычка соединения с массой в системе выпуска ОГ:
сзади справа на заднем глушителе






Указания по сервисному обслуживанию

Указания по диагностике

Диагностика антенн осуществляется следующим образом:

Подключить функцию самодиагностики разнесенной антенны в тест-блоке фирменного тестера BMW. Самодиагностика включает проверку входов антенны путем измерения силы тока (постоянный ток). В случае обнаружения неисправности по окончании самодиагностики процедура диагностики антенн отменяется.

Если самодиагностика дает положительный результат, производится целенаправленное подключение антенн FM и анализ их с точки зрения напряженности поля (проверка антенн).

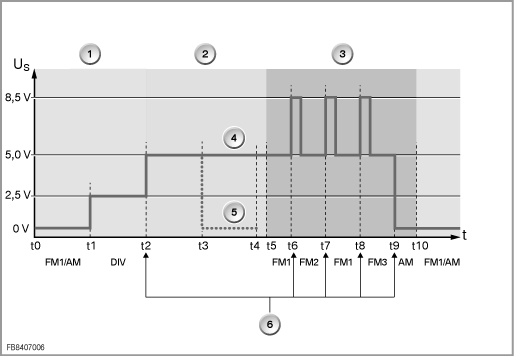

Схема диагностики антенн:

GR_FB8407006

Индекс

Пояснение

Индекс

Пояснение

1

Обычный режим приема

(t1 - t2: разнесение 2,5 В)

2

Самодиагностика

3

Проверка антенн

(t6 - t8: сигнал переключения 8,5 В)

4

При положительном результате самодиагностики

(t2 - t5: 5 В)

5

При отрицательном результате самодиагностик распознана неисправность

(t3 - t4: 0 В)

6

Действия, вызванные диагностикой антенн

(t9: AM - 0 В)
