Проверка датчиков системы навигации Professional NAV 01

Индикация осуществляется на дисплее управления (CD).

Вызов проверки датчиков:

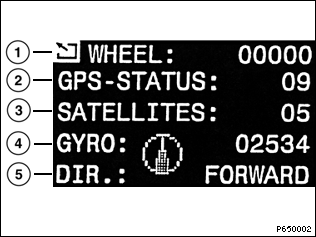

После этого на дисплее управления появится следующее изображение

GR_P650002
  1. Датчик угловой скорости колеса: количество импульсов датчика угловой скорости левого колеса в минуту
  2. Статус GPS (глобальная система определения местонахождения)
  3. количество спутников, принимаемых в настоящий момент приемником GPS
  4. стрелка, показывающая направление; значение напряжения от гироскопа в мВ.
  5. направление движения вперед / назад

Проверка функционирования

Показание

Заданное значение

Если значение за пределами нормы,
произвести следующую проверку

1

Во время движения (скорость выше 5 км/ч): > 0

Датчик угловой скорости колеса

2

При отсутствии заграждений сверху: 11 или 12

GPS

3

При отсутствии заграждений сверху: > 3

GPS

4

При повороте стрелка, показывающая направление, заметно сдвигается из нулевого положения
На стоящем автомобиле и при прямолинейном движении
2500 мВ +/- 400 мВ
при повороте за пределами вышеуказанного диапазона.

Если значение за пределами нормы: заменить компьютер системы навигации.

5

При включенном заднем ходе <BACKWARD>

Передача заднего хода

Значение статуса GPS

Показание

Статус GPS

Значение

00

GPS отсутствует

GPS не работает

01

Нарушение связи

Приемник GPS компьютера системы навигации

02

Ошибка при приеме

Приемник GPS/ антенна

03

Альманах отсутствует

Компьютер системы навигации не записал еще никаких данных со спутников.

04

Идет поиск спутников

GPS ведет поиск спутников

05

Найден 1 спутник

Определение местонахождения с помощью GPS невозможно

06

Найдено 2 спутника

Определение местонахождения с помощью GPS невозможно

07

Найдено 3 спутника

2D-определение местонахождения возможно

08

Найдено 4 спутника

2D- или 3D- определение местонахождения возможно

09

Найдено 5 спутников

2D- или 3D- определение местонахождения возможно

10

Найдено 6 спутников

2D- или 3D- определение местонахождения возможно

11

2D-положение определено

Долгота и широта определены (возможна работа системы навигации)

12

3D-положение определено

Долгота, широта и высота определены (возможно точное определение местонахождения)

к 03: Данные со спутников собираются и записываются в приемник GPS, если выполнены следующие условия:

Примечание: Данные могут быть потеряны при отсоединении аккумуляторной батареи или приемника GPS.

В этом случае снова подсоединить аккумуляторную батарею или приемник GPS и после этого
