Все осциллограммы представляют собой ориентировочные значения и могут различаться в зависимости от содержания изображения!

Сигналы изображения R G B (красный, зеленый, синий)
Сигнал |
Система навигации |
Дисплей управления |

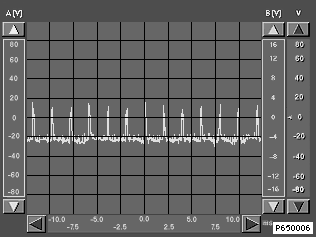

R |
Штырь 3 R_1 |
Штырь 1 R_1 |

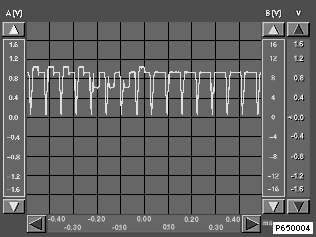

G |
Штырь 4 G_1 |
Штырь 2 G_1 |

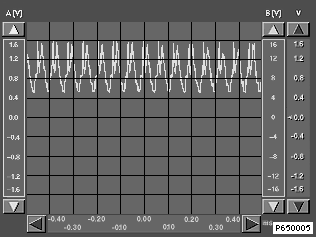

B |
Штырь 5 B_1 |
Штырь 3 B_1 |

Сигналы изображения в режиме ТВ

Масса дисплея управления < Оценивать только диапазон напряжения! >
Система навигации |
Дисплей управления |
Штырь 13 |
Штырь 6 |
