Серийно на E70 устанавливаются наружные зеркала с электроприводом. Положение наружных зеркал регулируется централизованно переключателем регулировки зеркал на двери водителя. Наружные зеркала с электроприводом предлагаются в двух вариантах комплектации (Low и High).
Ниже описываются следующие узлы, обеспечивающие функционирование наружных зеркал с электроприводом:
Положение наружных зеркал с электроприводом регулируется переключателем регулировки зеркал на двери водителя. В варианте комплектации ”Low” переключатель регулировки зеркал управляет непосредственно электродвигателями наружных зеркал с электроприводом. В варианте комплектации ”High” сигналы управления передаются по шине LIN в адрес модуля в пространстве для ног (FRM) и наружных зеркал с электроприводом.
Датчик температуры наружного воздуха регистрирует температуру окружающей среды. Информация от него поступает непосредственно в комбинацию приборов.
Комбинация приборов обрабатывает информацию, поступающую от датчика температуры наружного воздуха. Начиная с температуры наружного воздуха менее 3 °C комбинация приборов отправляет по кузовной CAN-шине сообщение в адрес соответствующего блока управления. В варианте комплектации ”Low” - в электронный блок управления (JBE). JBE посредством электрического сигнала активизирует обогрев зеркал. В варианте комплектации ”High” - в модуль в пространстве для ног (FRM). Модуль FRM по шине LIN передает соответствующую информацию в адрес наружных зеркал с электроприводом.
Модуль FRM обеспечивает подсветку переключателя регулировки зеркал. В варианте комплектации ”High” модуль FRM соединен по шине LIN с переключателем регулировки наружных зеркал и наружными зеркалами с электроприводом.
JBE обеспечивает подачу напряжения питания на наружные зеркала с электроприводом и на переключатель регулировки наружных зеркал. В варианте комплектации ”Low” блок JBE посредством электрического сигнала активизирует обогрев зеркал. В зависимости от температуры наружного воздуха JBE получает сигнал включения обогрева зеркал. Сигнал поступает в JBE по кузовной CAN-шине.
Регулировка положения стекла зеркала в горизонтальном и вертикальном направлениях производится отдельными электродвигателями. На электродвигателе имеется позиционный потенциометр. Потенциометр распознает положение электродвигателей и сообщает данную информацию.
Наружное зеркало состоит из ножки и корпуса. В ножку зеркала встроен электродвигатель системы складывания. Складывание и возврат в исходное положение достигаются за счет изменения направления вращения двигателя.
На рисунке показан E70
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Переключатель регулировки наружных зеркал |
2 |
Ползунковый переключатель для выбора стороны |
3 |
Клавиша системы складывания наружных зеркал |
|
|

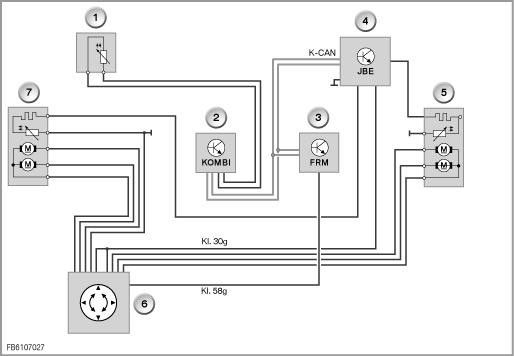

Блок-схема E70, вариант комплектации ”Low”
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Датчик температуры наружного воздуха |
2 |
Комбинация приборов |
3 |
Модуль в пространстве для ног (FRM) |
4 |
Электронный блок управления (JBE) |
5 |
Наружное зеркало со стороны переднего пассажира |
6 |
Переключатель регулировки наружных зеркал |
7 |
Наружное зеркало на двери водителя |
|
|

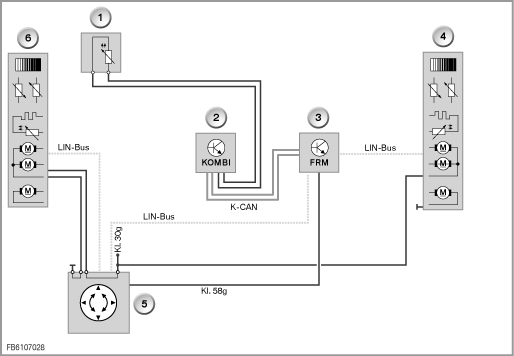

Блок-схема E70, вариант комплектации ”High”
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Датчик температуры наружного воздуха |
2 |
Комбинация приборов |
3 |
Модуль в пространстве для ног (FRM) |
4 |
Наружное зеркало со стороны переднего пассажира |
5 |
Переключатель регулировки наружных зеркал с клавишей системы складывания наружных зеркал |
6 |
Наружное зеркало на двери водителя |
Ниже описываются следующие функции наружных зеркал с электроприводом:
Регулировка наружных зеркал с электроприводом осуществляется после включения контакта R. Положение зеркал регулируется в горизонтальном и вертикальном направлениях посредством блока клавиш на переключателе регулировки зеркал. С помощью ползункового переключателя производится выбор между стороной водителя и стороной переднего пассажира. Регулировка в горизонтальной или вертикальной плоскостях может выполняться только последовательно. Регулировка сложенных наружных зеркал не производится. Для обеспечения щадящего режима эксплуатации электродвигателей и механизмов продолжительность регулировки ограничена 10 секундами. При достижении максимальной продолжительности регулировки возможность регулировки блокируется на 10 секунд.
Для уменьшения габаритной ширины автомобиля предусмотрена возможность складывания наружных зеркал в сторону бокового стекла. Складывание наружных зеркал возможно после включения контакта R. Складывание наружных зеркал активизируется нажатием на клавишу системы складывания наружных зеркал на двери водителя. Складывание наружных зеркал и их возврат в исходное положение производятся за счет повторного нажатия на клавишу. С целью предотвращения частого складывания и возврата в исходное положение предусмотрена блокировка повтора.
Автоматическая установка в положение для припарковывания предусмотрена только при наличии дополнительного оборудования ”память положения зеркал водителя”. Для обеспечения оптимального обзора в зоне поребрика стекло наружного зеркала со стороны переднего пассажира при движении задним ходом наклоняется вниз. Данная функция выполняется только при следующих условиях:
С целью защиты приводов от перегрузки в электродвигателях предусмотрена функция распознавания блокировки. Если привод блокирован, величина потребляемого электродвигателем тока возрастает. Соответствующий блок управления сравнивает пусковой ток в нормальном режиме с током блокированного привода. По разности значений распознается блокировка. Включение электродвигателя не производится.
