Перчаточный ящик на E70 имеет дверцу из двух частей. Он открывается электроприводом при нажатии на кнопку. Перчаточный ящик соединен с центральным замком автомобиля.
Ниже описываются следующие узлы, обеспечивающие функционирование перчаточного ящика:
Клавиша открывания перчаточного ящика находится на панели приборов рядом с решетками воздухозаборника. При нажатии на клавишу сигнал соединения на массу поступает на вход электронного блока управления (JBE).
Дверцы перчаточного ящика отпираются электроприводом. После отпирания они автоматически открываются пружиной. Дверцы перчаточного ящика соединены механически.
Блок JBE обеспечивает подачу напряжения питания для отпирания перчаточного ящика. Сигнал на массу от клавиши для открывания перчаточного ящика принимается блоком JBE. JBE передает сигнал с широтно-импульсной модуляцией на уровне напряжения в бортовой сети в механизм отпирания перчаточного ящика. Отпирание активизируется примерно на 100 мс. Блок JBE находится под перчаточным ящиком.

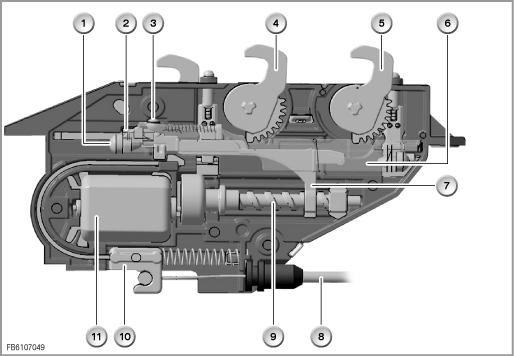

Устройство механизма отпирания на E70
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Звукоизоляция |
2 |
Инфракрасные датчики |
3 |
Механический стопор (шариковый фиксатор) |
4 |
Фиксирующий крючок верхней дверцы перчаточного ящика |
5 |
Фиксирующий крючок нижней дверцы перчаточного ящика |
6 |
Верхняя задвижка |
7 |
Нижняя задвижка |
8 |
Трос привода ручного механизма отпирания |
9 |
Приводной вал |
10 |
Ручной механизм отпирания |
11 |
Привод механизма отпирания |
|
|
Трос привода ручного механизма отпирания на E70
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Фиксирующий крючок |
2 |
Привод механизма отпирания |
3 |
Верхняя дверца перчаточного ящика |
4 |
Нижняя дверца перчаточного ящика |
5 |
Механизм отпирания со стороны переднего пассажира |
6 |
Петля ручного механизма отпирания |
7 |
Корпус перчаточного ящика |
|
|

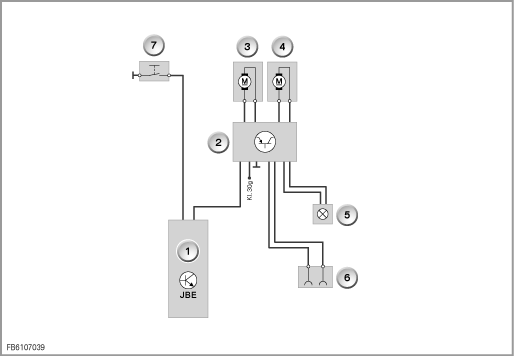

Блок-схема E70
Индекс |
Пояснение |
Индекс |
Пояснение |
|---|---|---|---|
1 |
Электронный блок управления (JBE) |
2 |
Управляющая электроника |
3 |
Механизм отпирания перчаточного ящика с внутренней стороны |
4 |
Механизм отпирания перчаточного ящика с внешней стороны |
5 |
Подсветка перчаточного ящика |
6 |
Отсек для карманного фонаря в перчаточном ящике |
7 |
Клавиша отпирания перчаточного ящика |
|
|
Ниже описываются следующие функции перчаточного ящика:
Нажатием на клавишу перчаточного ящика производится его отпирание электроприводом. После отпирания они автоматически открываются пружиной. Дверцы перчаточного ящика соединены механически.
Перчаточный ящик закрывается нажатием на дверцу перчаточного ящика. При этом достаточно прижать только одну дверцу. В крайнем положении происходит фиксация дверец перчаточного ящика со щелчком. Крайнее положение дверец регистрируется опосредованно инфракрасными датчиками.
Перчаточный ящик соединен с центральным замком. При запирании автомобиля происходит также запирание перчаточного ящика. При отпирании автомобиля одновременно отпирается перчаточный ящик. Запирание и отпирание перчаточного ящика возможно также через клавишу центрального замка.
В случае сбоя в подаче питания перчаточный ящик может быть открыт вручную. Для этого необходимо открыть боковую крышку справа на панели приборов. Потянув петлю вверх, можно отпереть и открыть перчаточный ящик.
При сервисном обслуживании перчаточного ящика необходимо обратить внимание на следующее:
Указания в отношении диагностики
Диагностика механизма отпирания перчаточного ящика с помощью тестера не предусмотрена. В случае неисправности механизма отпирания его замена возможна только в сборе.
Диагностику клавиши механизма отпирания можно произвести с помощью мультиметра в соответствии с электрической схемой.
Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
