Крепление задней сдвижной панели потолка

Указания по ремонту крепления задней сдвижной панели потолка

Проверить крепление задней сдвижной панели потолка.

1. Снять заднюю стеклянную крышку люка.

2. Привести сдвижную панель потолка в крайнее переднее положение.

3. Ослабить 4 винта крепления сдвижной панели потолка.
   Сдвижная панель потолка должна легок двигаться.
   Примечание:
   Проволочные пружины с левой стороны не должны быть зажаты или попадать под палец с буртиком!

4. Привести сдвижную панель потолка в заднее положение затем снова сдвинуть вперед так, чтобы осталось прим. 2 см до крайнего переднего положения.

5. Снова затянуть 4 винта крепления сдвижной панели потолка.
   Примечание:
   Левая контрольная шина должна двигаться в боковом направлении и правильно фиксироваться. Проволочные пружины должны быть видны. См. рисунок 1.

6. Снова установить заднюю стеклянную крышку люка.

7. Проверить функционирование.

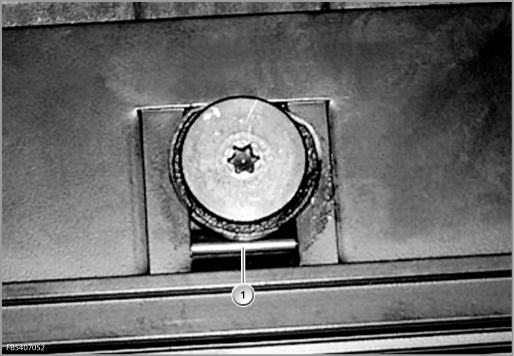

Рис. 1

Проволочная пружина (1) в правильном положении.
