Рисунок: Неудовлетворительная работа передней сигнализации аварийного сближения при парковке E83

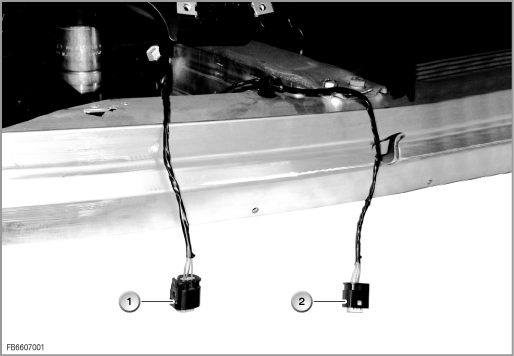

Положение жгута проводов ультразвуковых датчиков

GR_FB6607001

Индекс

Пояснение

Индекс

Пояснение

1

Правый датчик

2

Правый центральный датчик



Правый центральный датчик, распределение контактных штырей в разъеме после изменения разводки

Индекс

Цвета проводов

1

Зеленый с серым

2

Желтый с черным

3

Коричневый с синим
GR_FB6607002



Правый внешний датчик, распределение контактных штырей в разъеме после изменения разводки

Индекс

Пояснение

1

Зеленый с фиолетовым

2

Желтый с темно-коричневым

3

Светло-коричневый с желтым
GR_FB6607003
