Крепление подвижной трубки

Указания по ремонту крепления подвижной трубки

Причина:

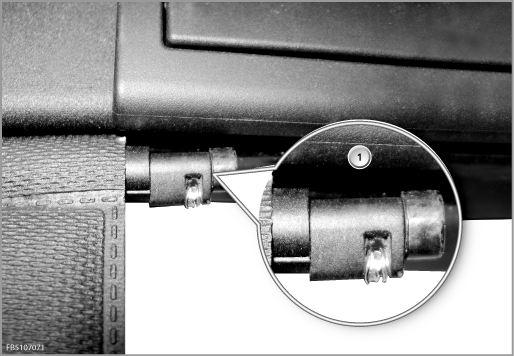

Крепление (1) подвижной трубки сломано.

(1) Поврежденное крепление

Указание по ремонту

1. Демонтировать шторку из автомобиля

2. Повернуть ручку вверх

3. Высверлить заклепки (при наличии)

4. Вывернуть винты из рукоятки и снять рукоятку

5. Вынуть подвижную трубку

6. Вставить новую подвижную трубку

7. Надеть новую рукоятку и закрепить двумя винтами

8. Установить шторку в автомобиль

9. Проверить функционирование.


Примечания

• Маркировка (1) на подвижной трубке должна показывать вправо по направлению движения!


• Новую подвижную трубку не сверлить и не крепить заклепками!


(1) Маркировка
