Направляющий ролик подвижной трубки

Указания по ремонту направляющего ролика подвижной трубки

Причина:

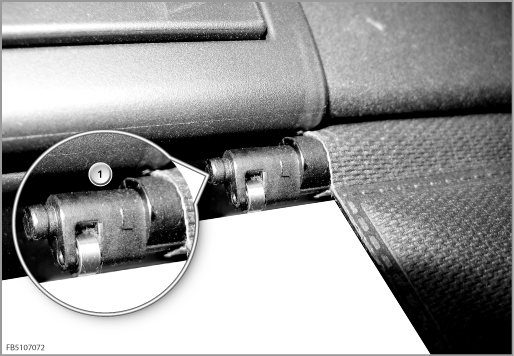

Направляющий ролик (1) подвижной трубки сломан.

(1) Направляющий ролик

Указание по ремонту

1. Демонтировать шторку из автомобиля

2. Повернуть ручку вверх

3. Высверлить заклепки (при наличии)

4. Вывернуть винты из рукоятки и снять рукоятку

5. Вынуть подвижную трубку

6. Вставить новую подвижную трубку

7. Надеть новую рукоятку и закрепить двумя винтами

8. Установить шторку в автомобиль

9. Проверить функционирование.


Примечания

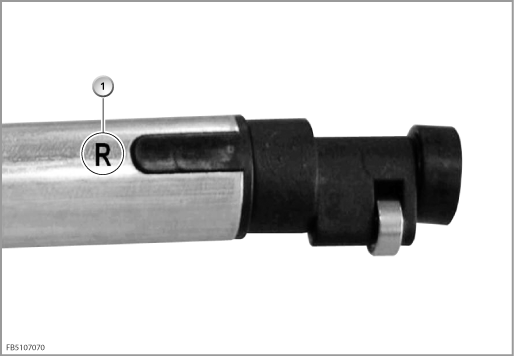

• Маркировка (1) на подвижной трубке должна показывать вправо по направлению движения!


• Новую подвижную трубку не сверлить и не крепить заклепками!


(1) Маркировка
