Поверка микровыключателя ”Достигнут обтекатель”

Указания по ремонту при проверке микровыключателя ”Достигнут обтекатель”

Снять щиток обтекателя и проверить доходит ли обтекатель до поворотного рычага микровыключателя. См. рисунки 1 и 2.

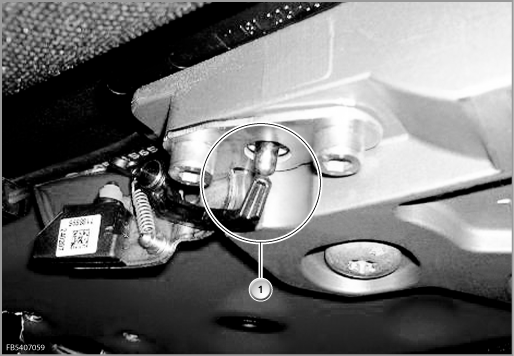

Рис. 1

(1) Заданное состояние: Центрирующий палец касается поворотного рычага микровыключателя.

Рис. 2

(1) Неисправное состояние: Поворотный рычаг микровыключателя деформирован, центрирующий палец проходит рядом с рычагом.
