Настройка датчика системы ACC/LRR

Настройка датчика системы ACC или датчика дальнего обнаружения LRR (LRR = Long Range Radar) необходима в следующих случаях:

• в ЗУ неисправностей записана ошибка регулировки;

• выполнялось снятие или установка датчика системы ACC;

• был установлен новый датчик.


Необходимые условия

Настройка датчика системы ACC должна производиться на специальном регулировочном стенде с направляющей, неподвижно установленной на полу.

Настройка датчика должна производиться только аттестованными BMW приспособлениями и контрольными средствами.

Средства контроля должны быть в безупречном состоянии и не иметь повреждений.

Следить за тем, чтобы на и рядом с направляющей не было грязи и посторонних предметов.

Указания по настройке

Функционирование датчика системы ACC очень сильно зависит от точности настройки. Поэтому настройка должна производиться с особой тщательностью в соответствии с указаниями в тест-блоке.

При этом необходимо учитывать следующие моменты:

• На автомобиле не должно быть повреждений в области датчика ACC/LRR.

• Держатель датчика ACC не должен быть деформирован.

• Датчик должен быть надежно зафиксирован в держателе.

• Перед началом процедуры настройки подключить зарядное устройство и диагностический блок.

• Проверить давление воздуха в шинах и при необходимости откорректировать.

• Затянуть стояночный тормоз.

• Обратить внимание на то, чтобы автомобиль был загружен равномерно.

• Снять колпачки с замков колесных дисков.

• При установке быстрозажимного держателя следить за тем, чтобы все магнитные элементы правильно прилегали к колесным болтам.

• Во время настройки ни в коем случае не опираться на автомобиль.

• Никогда не смотреть прямо в источник света лазера!


Регулировочные винты

Настройка датчика ACC/LRR выполняется двумя регулировочными винтами.

Датчик системы ACC2

1: Верхний левый винт для вертикальной регулировки

2: Нижний правый винт для горизонтальной регулировки

3: Фиксированный подшипник

Датчик дальнего обнаружения LRR (Long Range Radar)

1: Нижний левый винт для горизонтальной регулировки

2: Верхний правый винт для вертикальной регулировки

3: Фиксированный подшипник

Направление и угол вращения

В процессе настройки датчика системы в тест-блоке указываются направление и угол вращения. Эти значения действительны только для узкой области (линейная область), близкой к корректному значению настройки. Если с указанными в тест-блоке значениями быстрое приближение (прим. 7 циклов коррекции) к заданному значению невозможно, значит, датчик находится за пределами линейного диапазона. В этих случаях снять датчик и выполнить грубую настройку датчика.

Примечание: Значения регулировки для грубой настройки показываются в справке к документу для сервисной функции в разделе ”Бывшие в эксплуатации радиолокационные датчики”.

Указания по настройке измерительного устройства

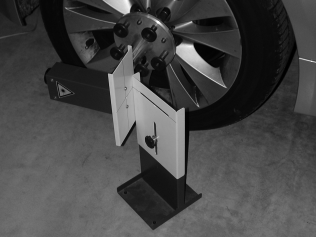

Установка диафрагмы с прорезью

Диафрагму с прорезью и корпус лазера установить строго вертикально. Отрегулировать высоту диафрагмы так, чтобы луч лазера проходил точно сквозь прорезь диафрагмы.

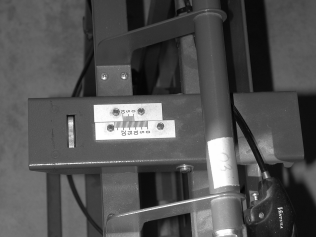

Вертикальная регулировка зеркала

Шкала и рифленое колесико для вертикальной регулировки зеркала.

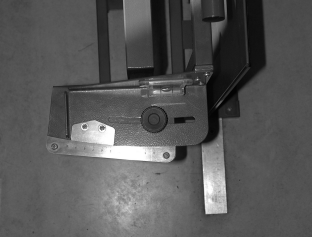

Горизонтальная регулировка зеркала

Шкала и фиксирующий винт для горизонтальной регулировки зеркала.

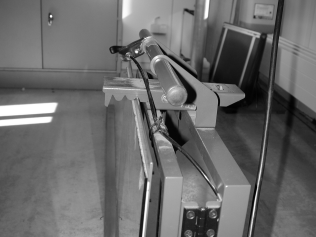

Устройство складывания зеркал

Устройство для отведения и складывания зеркал. На рисунке показано зеркало в ”заднем” положении (зеркало отведено от автомобиля).
