El módulo de radiorreloj (módulo Radio-Clock-Control) es un dispositivo de mando conectado en el cable de la antena, entre el amplificador de la antena y la radio. Demodula y amplifica la señal radioeléctrica recibida por la antena del cristal trasero, comprueba los datos, los transforma y envía la información horaria a través del bus K al cuadro de instrumentos para corrección del reloj montado en el mismo.
Existen dos versiones de hardware para la adaptación a las diferentes emisoras de señales de radio:
En el cuadro de instrumentos va integrado un reloj, el cual trabaja independientemente del módulo de radiorreloj. Las funciones de ajuste para la fecha, horas y minutos, así como la conmutación de indicador de 12 y 24 horas siguen manteniéndose.
Mediante la hora recibida por radio por el módulo de radiorreloj se efectúa la corrección del reloj del cuadro de instrumentos. Se efectúa adicionalmente de forma automática el cambio de horario de verano al horario de invierno.
La adaptación a las diferentes zonas horarias de Alemania/Gran Bretaña puede seguir efectuándose manualmente, mediante corrección horaria de las horas mostradas. Este ajuste permanece incluso aunque se reciba una señal horaria por radio.
Estando conectado el borne R se efectúa una evaluación continuada de la señal radioeléctrica. La información de la hora se transmite, si la señal no está perturbada, aproximadamente cada 5 minutos al cuadro de instrumentos.
Estando desconectado el borne R se transmite la hora radiada una vez al día.
Si no está ajustado el reloj del cuadro de instrumentos (por ejemplo tras desembornar la batería) se acepta directamente la hora radiada (hora y fecha) tan pronto como se reciba una señal horaria no perturbada.
Si la hora mostrada diverge en un periodo de +/- 15 minutos de la hora radiada, se corrige la indicación de minutos. No se corrige la indicación de las horas mostrada.
Si la hora mostrada diverge en más de +/- 15 minutos de la hora radiada, se toma como gran divergencia y se acepta la hora radiada completa (horas/minutos y fecha).
La señal horaria radiada es una señal radioeléctrica de onda larga. En Alemania y Gran Bretaña existen emisoras de hora radiada.
Las figuras incluidas a continuación muestran la situación de recepción para ambas emisoras.
Como norma general rige:
Debe observarse adicionalmente:

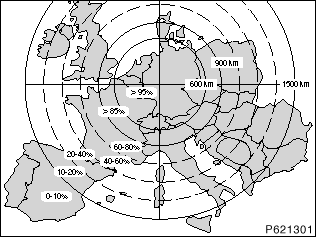

La figura superior muestra las condiciones de recepción para la variante 1 (77,5 kHz).

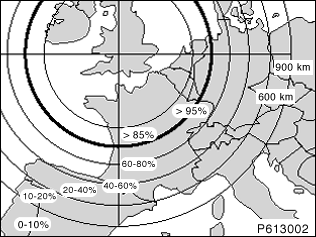

La figura superior muestra las condiciones de recepción para la variante 2 (60 kHz).
Recepción |
Intensidad de campo |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
La intensidad de campo puede leerse mediante el diagnóstico.
