Activación analógica calefactor auxiliar/independiente
La activación analógica se efectúa mediante positivo conmutado al conector X764, pin 1, en el calefactor auxiliar.
En la programación previa o en funcionamiento directo mediante monitor de a bordo o MID se desencadena en la IKE el telegrama calefacción independiente. La petición CALEFACCIÓN INDEPENDIENTE CONECTADA se retransmite en el bus K al dispositivo de mando de calefacción y acondicionador de aire. El dispositivo de mando de calefacción y acondicionador de aire aplica una tensióna la línea de excitación hacia el calefactor auxiliar/independiente. A continuación se conecta el calefactor auxiliar/independiente y aplica una tensión a la línea de acuse de recibo hacia el dispositivo de mando de calefacción y acondicionador de aire. Si no se reconoce el acuse de recibo en los siguientes 5 segundos por el dispositivo de mando de calefacción y acondicionador de aire se interrumpe el proceso de conexión.
Al funcionar la calefacción auxiliar se transmite la posición CALEFACCIONADO AUXILIAR CONECTADO del dispositivo de mando de calefacción y acondicionador de aire al calefactor auxiliar/independiente. El dispositivo de mando de calefacción y acondicionador de aire aplica una tensióna la línea de excitación hacia el calefactor auxiliar/adicional. A continuación se conecta el calefactor auxiliar/adicional.
Al efectuar la puesta en marcha a distancia se dirigen las radioondas del emisor de puesta en marcha a distancia a través de la luneta posterior hacia el circuito filtrador en el montante C, en donde se transforma la señal de AF en una señal de BF. Esta es dirigida hacia el receptor de puesta en marcha a distancia el cual conmuta una tensión al calefactor auxiliar/independiente. A continuación se conecta el calefactor auxiliar/independiente y aplica una tensión a la línea de acuse de recibo hacia el dispositivo de mando de calefacción/acondicionador de aire, el cual se activa en servicio de calefacción auxiliar.
Al efectuar la desconexión o al transcurrir el tiempo fijado se transmite el telegrama de solicitud de DESCONEXION de calefacción auxiliar por el bus I a la IKE y a continuación a través del bus K al dispositivo de mando de calefacción y acondicionador de aire. El dispositivo de mando retira la tensión de la línea de excitación mediante el receptor de puesta en marcha a distancia hacia el calefactor auxiliar/independiente. A continuación se desconecta el calefactor auxiliar/independiente y hace caer la tensión en la línea de acuse de recibo hacia el dispositivo de mando de calefacción y acondicionador de aire por debajo de 3 voltios. El calefactor auxiliar/independiente se conecta ahora a marcha ulterior .

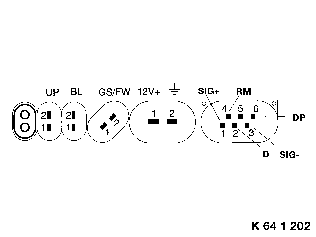

Ocupación de conector del calefactor auxiliar
