Los accionamientos de regulación de chapaletas van montado exteriormente en el calefactor.

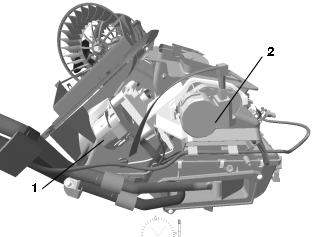

1 |
Actuador de la chapaleta de aire fresco |
Caja de la calefacción, lado derecho, delante |
2 |
Accionamiento de la chapaleta de descongelación |
Caja de la calefacción, lado derecho, arriba |

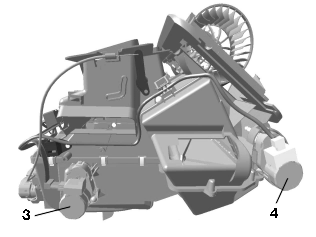

3 |
Accionamiento de la chapaleta de regulación de temperatura |
Calefactor, lado trasero, derecha |
4 |
Accionamiento de la chapaleta de aire circulante |
Calefactor, lado delantero, derecha abajo |
5 |
Accionamiento de la chapaleta del espacio inferior |
Calefactor, trasera izquierda |
6 |
Accionamiento de la chapaleta de ventilación |
Calefactor atrás, derecha |
