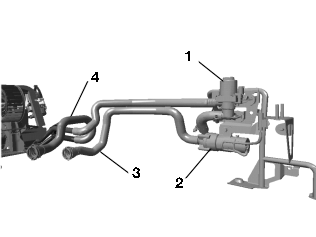

Representación del circuito de calefacción E52

1

Válvula del agua

Sobre la bomba adicional de agua

2

Bomba adicional de agua

Bajo la válvula del agua

3

Conducto de alimentación de la calefacción

Entre el motor y la bomba adicional de agua

4

Retorno de la calefacción

Entre el empalme del calefactor y el motor
