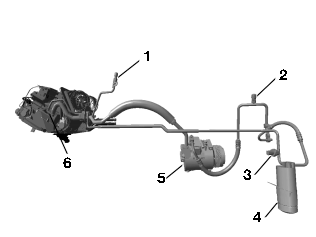

Circuito de agente frigorífico E52

1

Tubuladura de empalme del climatizador, lado de presión

Compartimiento del motor, delante de la chapa de salpicadero derecha

2

Tubuladura de empalme del climatizador, lado de aspiración

Compartimiento del motor, detrás del faro derecho

3

Sensor de presión del circuito de agente frigorífico

Tubería de aspiración entre el tubo doble y la botella deshumectadora

4

Botella deshumectadora

Compartimiento del motor, detrás del faro derecho

5

Compresor del acondicionador de aire

Compartimiento del motor, lado delantero derecho en el bloque motor

6

Calefactor con válvula de expansión y evaporador

Habitáculo, debajo del tablero de instrumentos
