Las imágenes de osciloscopio representadas aquí son válidas solamente para interruptores de cierre de cinturón con conector de enchufe de 4 polos. Estos interruptores poseen un sensor Hall de 4 filamentos con interfaz de tensión.
Para la medición debe utilizarse el cable adaptador de 4 polos 61 6 032. El cable adaptador debe conectarse al conector del cierre de cinturón y al mazo de cables. El cable multifunciones MFK1 se conecta al pin 1 del adaptador (borne 31) y al pin 3 del adaptador (cable hacia el dispositivo de mando MRS). El ajuste del osciloscopio se efectúa mediante el módulo de pruebas.

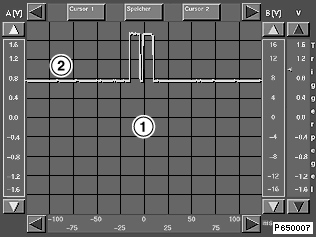

Figura 1: Cinturón no colocado en el cierre de cinturón
1: Forma de la señal: rectangular
2: Nivel Low aprox. 0,8 V

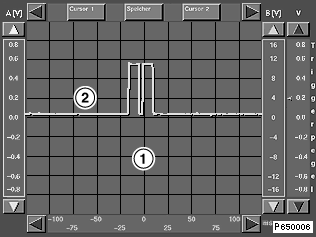

Figura 2: Cinturón colocado en el cierre de cinturón
1: Forma de la señal: rectangular
2: Nivel Low 0 V

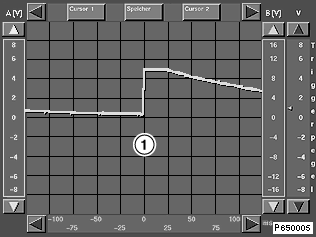

Figura 3: Interrupción
Cierre de cinturón desconectado o cable cortado
1: Forma de la señal: dentado de sierra
