Comprobación de cantidades de retorno de los inyectores DDE6.0

Accesorios necesarios para la comprobación:

• Pieza de empalme angular para retorno del inyector (1) con tubo flexible calado

• Copa graduada para gasóleo


Modo de proceder:

• Separar la tubería de retorno del inyector a comprobar

• Obturar la tubería de retorno separada (2)

• Encajar la pieza de empalme angular con el tubo flexible (1) en la salida de retorno del inyector, poner el otro extremo del tubo flexible dentro de la copa graduada

• Hacer funcionar el motor en ralentí, medir la cantidad de retorno

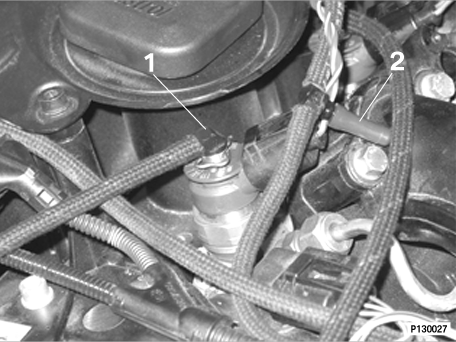

1. Empalme en la salida de retorno del inyector

2. Cierre de obturación de la tubería de retorno separada
   La comprobación de las cantidades de retorno del inyector solo se implementa para los inyectores convencionales con técnica de válvulas de solenoide. Para los piezo-inyectores no se dispone de esta comprobación.
