En el motor diesel de 4 cilindros N47oL, las válvulas de turbulencia se regulan de modo continuo con un regulador eléctrico de válvulas de turbulencia.
Las válvulas de turbulencia controlables se encuentran en los canales de llenado. Dependiendo del área de servicio, las válvulas de turbulencia se activan con diferentes ciclos de trabajo. Cuanto más se cierran las válvulas de turbulencia, más aire ambiente se aspira exclusivamente por el canal de turbulencia. De este modo, se aumentan las turbulencias del aire ambiente aspirado.
En la gama inferior de carga y de régimen, las válvulas de turbulencia se cierran de modo variable dependiendo del área de servicio. En las siguientes condiciones, las válvulas de turbulencia están completamente abiertas:
La posición de las válvulas de turbulencia se corrige, además, dependiendo de la presión ambiental. Cuando la presión ambiental es menor de 880 hPa, las válvulas de turbulencia tienden a abrirse más.

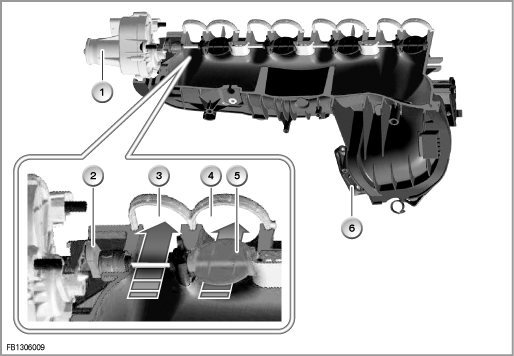

Figura 1: Sección del colector de aire de aspiración con las válvulas de turbulencia
1 |
Regulador de las válvulas de turbulencia |
2 |
Palanca de regulación de las válvulas de turbulencia |
3 |
Canal espiral |
4 |
Canal de llenado |
5 |
Válvula de turbulencia |
6 |
Conexión a la válvula de mariposa |
El regulador eléctrico de válvulas de turbulencia se activa mediante dos señales procedentes de la unidad de mando DDE:
El servomotor de las válvulas de turbulencia tiene un intervalo de ajuste de 110°. El tiempo de ajuste para todo el intervalo de regulación de la apertura o el cierre es de 0,1 s aprox.
El sensor de posición del regulador de válvulas de turbulencia está integrado dentro del mismo regulador de válvulas de turbulencia. El sensor de posición es alimentado por la unidad de mando de la DDE con una tensión de 5 V. La señal del sensor de posición es una señal de tensión analógica.
Cuando se vaya a sustituir el regulador de válvulas de turbulencia, antes del cambio se tiene que realizar la siguiente función de servicio:
Para ver la descripción y proceso de la función de servicio, consulte la descripción de función correspondiente.
